UG-NX6 5.5.4 管道

管道是指通過沿著一個或多個相切連續的曲線或邊掃掠一個圓形橫截面來創建單個實體。用戶可以使用此選項來創建線捆、線束、管道、電纜或管道等模型。

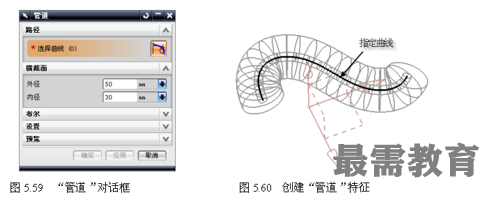

執行“插入”|“掃掠”|“管道”命令（或單擊“特征”工具欄中的“管道”按鈕），進入“管道”對話框，如圖5.59所示。

指定如圖5.55所示曲線，在“外徑”和“內徑”文本框內鍵入數值50、30。單擊“確定”按鈕，完成管道創建，如圖5.60所示。
