UG-NX6 第7章 后置處理

平面銑、型腔銑、固定軸曲面輪廓銑和車削加工，其操作結果是生成刀具軌跡（即刀位文件），該文件無法被數控機床識別，須將該文件轉化為機床可識別的文件格式。而不同廠商生產的機床硬件條件和數控系統不同。因此，刀具位置源文件需要經過后置處理，將刀具軌跡轉化為數控程序，以適合不同機床／控制系統的特定要求。這種根據機床參數格式化刀位文件，并生成特定機床可以識別的NC程序的過程稱為后置處理。

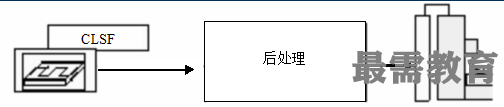

實際生產中，數控機床的類型很多，每種類型的機床都有其獨特的硬件性能和要求，比如它可以有垂直或水平的主軸，可以2-5軸聯動等。另外，每種機床又受其控制器（controller）的控制，控制器接受刀位文件并指揮刀具的運動或其它的行為（比如冷卻液的開關），但控制器也無法接受這種未經處理的刀位文件。因此，刀位文件必須經后處理修改成適合于不同機床/控制器的特定參數。后處理最基本的兩個要素就是刀軌數據（Tool Path Data）和后處理器(A Postprocessor)。如圖7-1所示。

NX軟件提供了兩種后處理方法：一種是用圖形后處理模塊GPM（Graphics Postprocessor Module）進行后置處理，另一種是用NX POST后處理器進行后置處理。GPM后處理方法是一種傳統的方法，用GPM進行后置處理時，需要使用機床數據文件（MDF），機床數據文件包含對刀具路徑進行后置處理時所需的機床數據。

NX POST通過建立與機床控制系統相匹配的兩個文件——事件處理文件和定義文件，可以輕松完成從簡單到任意復雜機床控制系統的后處理，用戶甚至可以直接修改這兩個文件實現用戶特定的信息處理。
