UG-NX6 7.4.1后置處理構建器簡介 5. Output Settings（輸出設定）

5. Output Settings（輸出設定）

      在圖7-11最上部一排選項中，選取Output Settings圖標，系統彈出如圖7-15所示的對話框，可控制列表文件是否輸出和輸入內容以及其它控制內容。

（1）Listing File （列表文件）

  輸出項目有X，Y，Z坐標值，第四、第五軸角度值，還有轉速和進給?？梢远x打印頁的長、寬及文件的后綴。

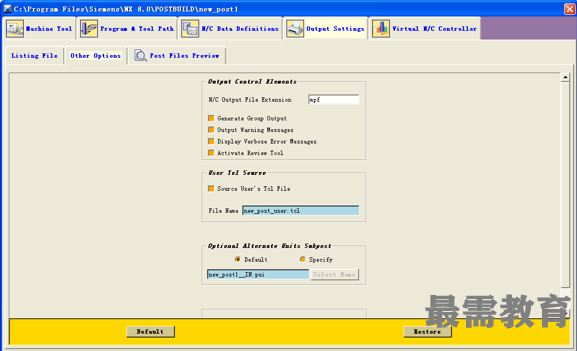

（2）Other Options（其它選擇）

“確定”按鈕Output Warning Message（輸出錯誤信息），該選項設置設置為ON，后置處理時輸出錯誤信息log文件。

Display Verbose Error Message（顯示錯誤信息），該選項設置設置為ON，后置處理時顯示錯誤信息。

Source User’s Tcl file（源用戶Tcl 文件），選擇一個Tcl 源文件。

Generate Virtual N/C Controller (VMC)（產生虛擬控制器），該選項設置設置為ON，用于集成仿真與校驗（ISV），系統會另外產生一個*_vnc.tcl文件。

（3）Post File Proview（文件預覽）

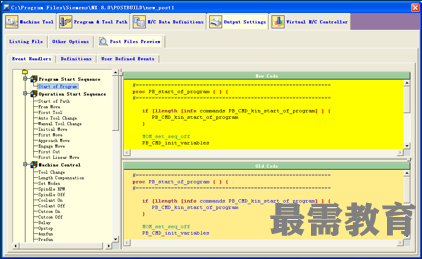

在圖7-11最上部一排選項中，選取Post File Preview圖標，系統彈出如圖7-17所示的對話框，可以在后處理文件在保存之前瀏覽定義文件和事件處理文件。上面的窗口為改動后最新內容，下面的窗口為舊內容。
