UG NX 8.5教程 3.2.5 曲面的特性分析

提問人:劉團圓發布時間:2020-10-29

曲面創建完成后要對曲面的性能進行必要的分析(如半徑、反射、斜率),以確定曲面是否達到設計要求。

下面通過簡單的實例分析來說明曲面特性分析的一般方法及操作過程。

1.打開文文件G:\ yuanwenjian\di 3 zhang\3.2\surface.prt

2. 半徑分析

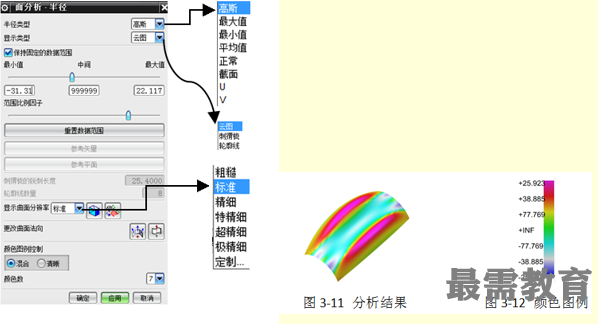

1) 選擇下拉菜單 image.png 命令,系統彈出圖3-10所示的“面分析-半徑”對話框。

2) 采用“面分析-半徑”對話框中的默認設置。此時曲面上呈現出一個彩色分布圖,如圖3-11所示。同時系統顯示顏色圖例,如圖3-12所示。彩色分布圖中的不同顏色代表不同的曲率大小,顏色與曲率大小的對應關系可以從顏色圖例中查閱。單擊     按鈕,完成半徑分析。


3. 反射分析

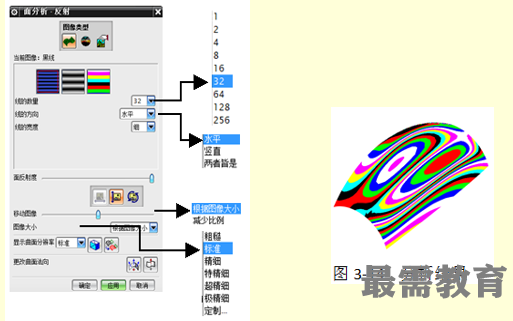

1) 選擇下拉菜單 image.png 命令,系統彈出圖3-13所示的“面分析-反射”對話框。

2) 在“面分析-反射”對話框中可以選擇反射圖像類型、反射圖片和設置各種反射類型的參數。單擊“直線圖像”按鈕 image.png ,選擇彩色線圖標 image.png ,再單擊 image.png 按鈕,圖3-14所示即為直線圖像彩紋分析的結果。


4.斜率分析

1) 選擇下拉菜單 image.png 命令,系統彈出圖3-13所示的“面分析-反射”對話框。

2)   在“面分析-斜率”對話框中可以選擇顯示類型,改變參考斜率的矢量和設置各種反射類型的參數。選擇 image.png 下拉列表中的 image.png 選項,單擊 image.png 按鈕。

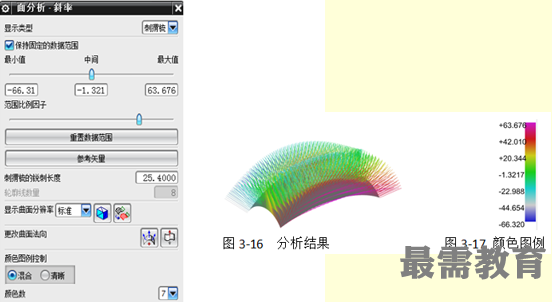

3) 刺猬梳分析的結果如圖3-16所示,同時系統顯示“顏色圖例”,如圖3-17所示。
