UG NX 8.5教程 3.8 雨傘設計

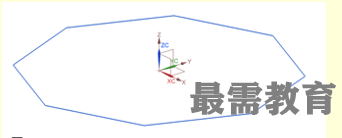

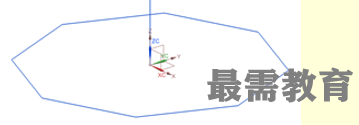

第一步、插入/曲線/多邊形，繪制正八邊形，在平面 XC-YC平面內 ，如圖3-95所示。

第二步、插入/曲線/直線和圓弧/ ，見圖3-96。

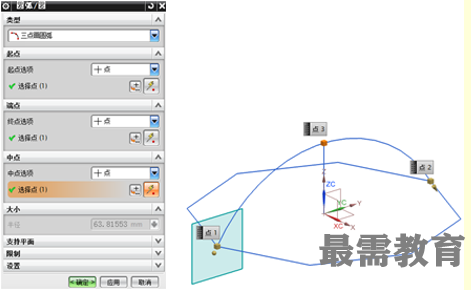

第三步、插入/曲線/ ，類型選擇“三點畫圓弧”，以八邊形YC軸方向的兩個端點及上步建立直線的頂點為中點建立下圖圓弧。如圖3-97

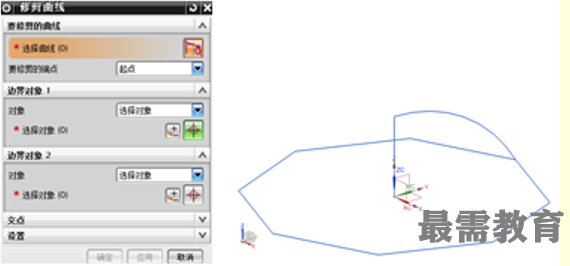

第四步、“編輯”/“曲線”/，彈出對話框，“要修剪的曲線”選擇圓弧線，“邊界對象1”選擇直線，對圓弧進行修剪，隱藏出現(xiàn)的虛線，留下上述圓弧的二分之一，見圖3-98。

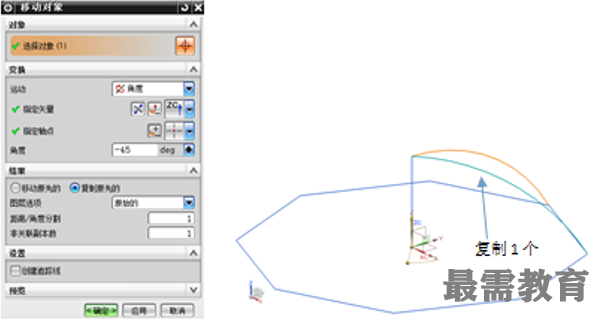

第五步、“編輯”/ ，復制同樣的圓弧，如圖3-99所示

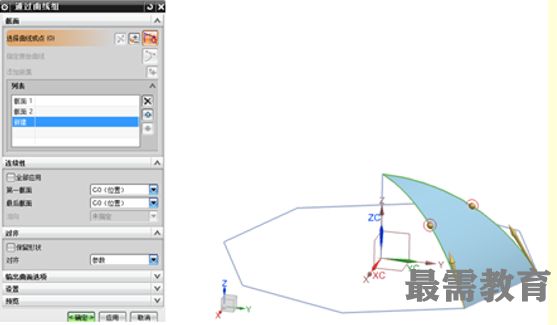

第六步、“插入”/“網格曲面”/ ，運用曲線組命令建立傘布的曲面，如圖3-100所示。

第七步、在部件導航器中把  隱藏。

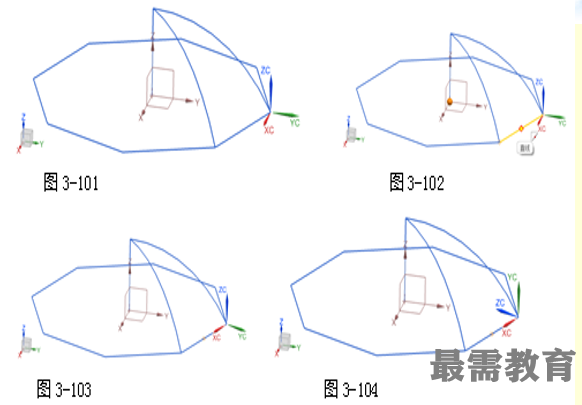

格式/WCS/原點，將WCS原點移到圖3-101位置。

格式/WCS/ ，選中圖3-102線段中點，工作坐標系轉換為圖3-103所示。

格式/WCS/ ，繞  旋轉90?，如圖3-104。

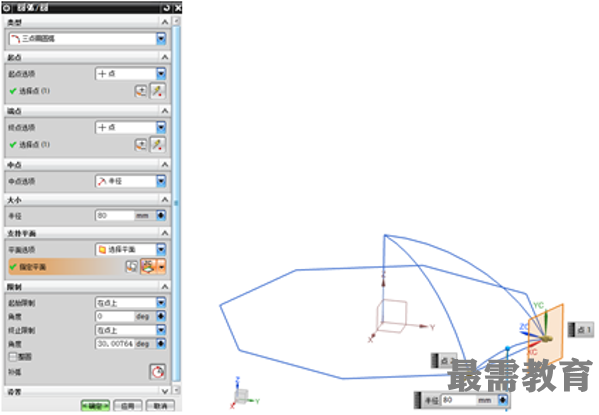

插入/曲線/  ，類型選擇“三點畫圓弧”，繪制半徑為80的小圓弧，“中點選項”選“半徑”，“指定平面”為XC-YC平面，對話框如圖3-105，結果如圖3-106。

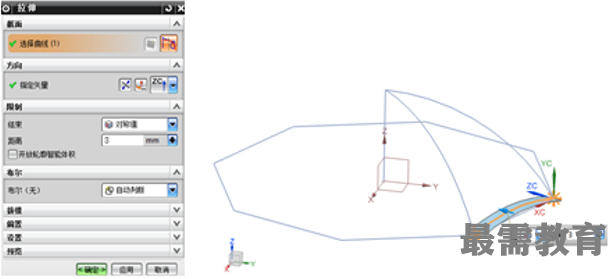

第八步、以上步建立的曲線為截面進行對稱拉伸，拉伸距離為3，拉伸方向為+ZC，見圖3-107。

第九步、在部件導航器里把  顯示出來。

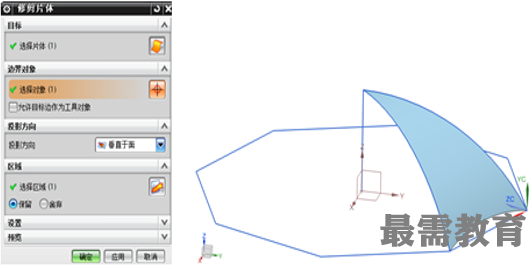

插入/修剪/ ，選擇“通過曲線組”片體為目標體，上一步的拉伸片體作為邊界對象，對傘布進行修剪，在部件導航器中隱藏  和  以后的效果如圖3-108所示

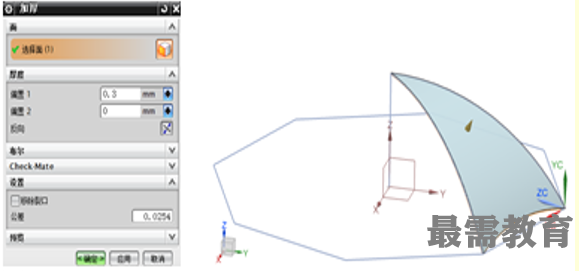

第十步、插入/  / ，對傘布曲面進行加厚處理，“偏置1”輸入0.3，偏置方向朝外，如圖3-109所示。

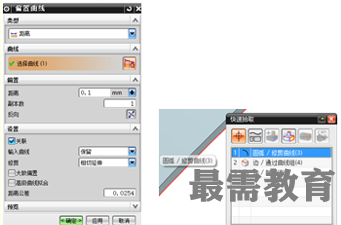

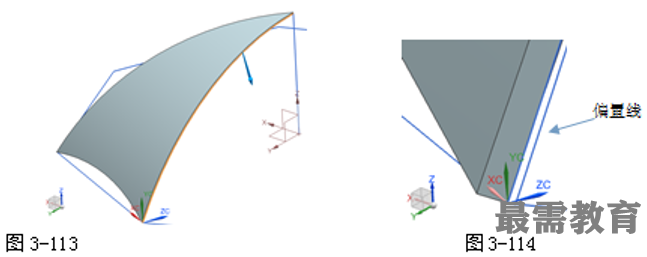

第十一步、     調整視圖呈如圖3-110方位，插入/  / ，如圖3-111，對傘布的邊圓弧曲線進行偏置(選圖3-112曲線)，距離為0.1，偏置方向朝里，如圖3-113，結果如圖3-114。

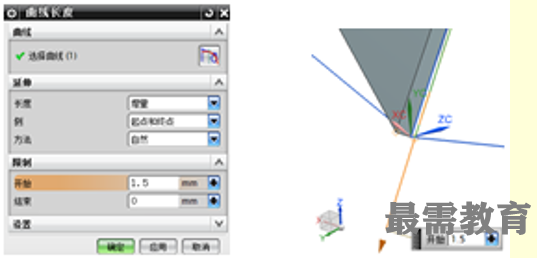

第十二步、編輯/曲線/ ，將上步偏置的直線延長1.5mm，效果如圖3-115。

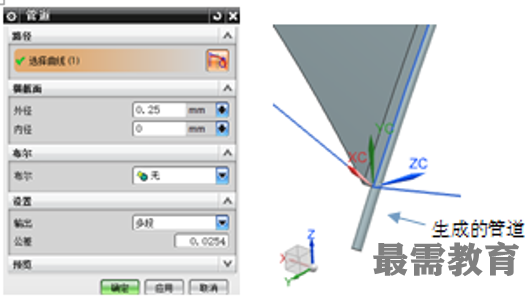

第十三步、插入/掃掠/ ，以延長的曲線為導線，利用管道命令建立外徑為0.25的傘布支架，見圖3-116。

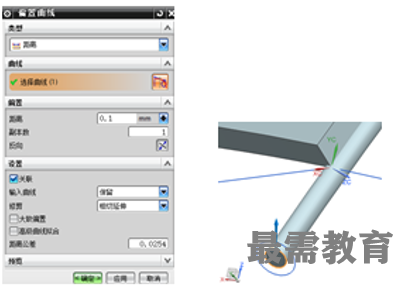

第十四步、對支架尾部的輪廓曲線偏置0.1，向外偏，見圖3-117。

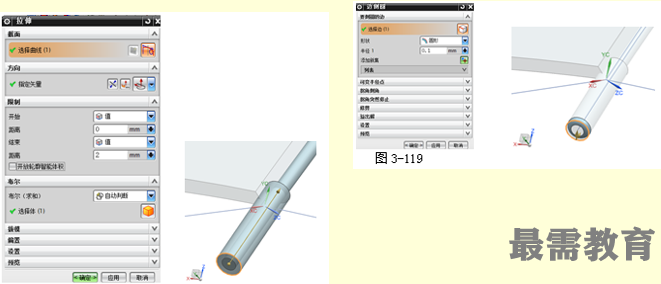

第十五步、接著利用拉伸建立支架腳，“指定矢量”選擇“曲線/軸矢量”，拉伸距離為2，如圖3-118，并倒圓，“半徑1”為0.1，見圖3-119。

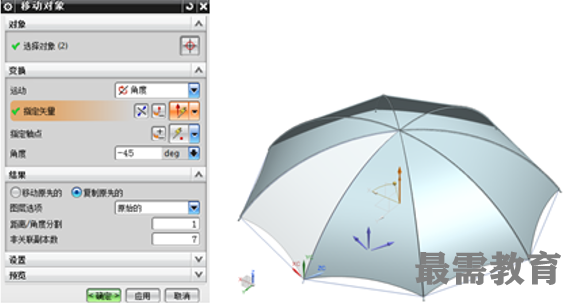

第十六步、編輯/ ，復制其余的傘布及支架，角度-45，非關聯(lián)副本數(shù)7，如圖3-120所示。

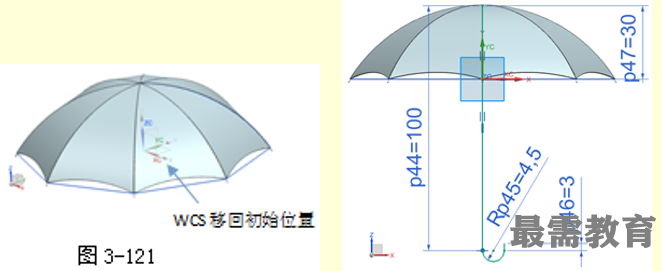

第十七步、格式/WCS/ ，把工作坐標系WCS移回初始位置和方位，如圖3-121所示。

插入/ ，選擇X-Z平面為作圖平面，建立傘桿及傘把的草圖，如圖3-122。

  第十八步、運用管道命令建立傘桿及傘把，管道外徑1.5，如圖3-123所示。

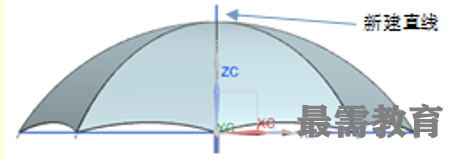

第十九步、插入/曲線/直線和圓弧/ ，建立一條起點在(0，0，30），終點在（0，0，35），在傘頂建立長度為5，沿著Z軸的直線，如圖3-124。

第二十步、運用管道建立傘頂尖，管道外徑3。

單擊【特征】工具欄上的“拔?！眻D標 ，類型選“從邊”，“角度1”為15，如圖3-125。

第二十一步   Ctrl+B ，隱藏曲線、基準。關閉WCS。

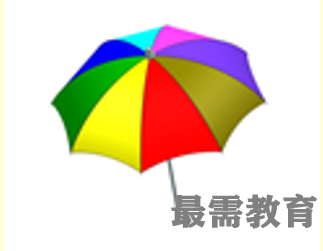

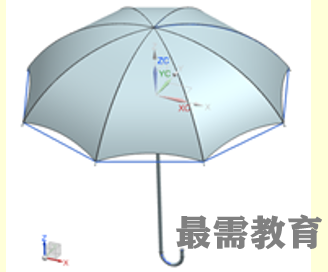

  Ctrl+J，給傘各面配色，結果如圖3-126。
