UG NX 8.5教程 3.9.1 創建曲線11~22

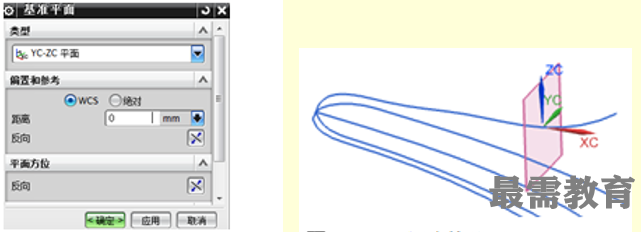

(11)  選擇【插入】/【基準／點】/【基準平面】命令，打開【基準平面】對話框，選擇【類型】為“YC-ZC平面”，設置距離為0，如圖3-146所示。單擊【確定】按鈕，創建的基準平面如圖3-147所示。

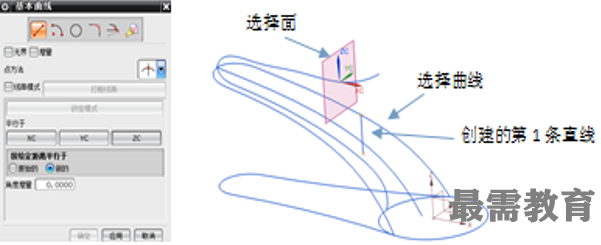

(12) 插入/曲線/ ，打開【基本曲線】對話框，如圖3-148，取消選中【線串模式】復選框，創建如圖3-149所示的自由長度直線。

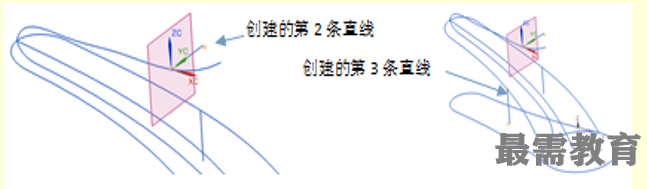

(13)  用同樣的方法創建另兩條曲線，如圖3-150、圖3-151所示。第2條直線的起點是基準平面與樣條線交點（即坐標系零點）、平行YC軸 ；第3條直線的起點是基準平面與最左側樣條線交點、平行ZC軸 。

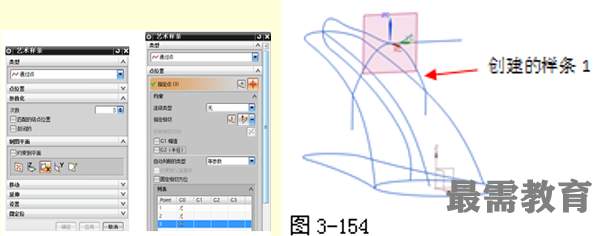

(14) 點擊“藝術樣條”按鈕 ，彈出圖3-152對話框，注意把制圖平面切換到Y(jié)C-ZC平面，依次選擇直線1、直線2、直線3的起始點，點開“點位置”折疊欄，“連續類型”一定要選擇“無”，否則以后曲面之間存在縫隙,如圖3-153,圖形預覽如圖3-154所示，點擊按鈕  完成創建樣條1。

(15) 格式/WCS/原點，把WCS原點移到圖3-155所示樣條線的結點上，對應點坐標位置為圖3-156，XC坐標-45.0382、YC坐標0、ZC坐標2.031248，點擊  后結果如圖3-157。

用同樣方法在如圖3-157所示坐標原點處，創建基準平面、創建3條直線、創建第2條樣條線，結果如圖3-158。

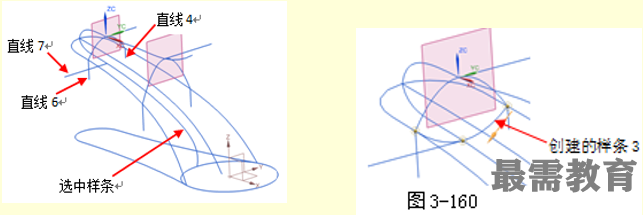

  作輔助直線7：起點是基準平面與圖3-159所示樣條線交點、平行于YC軸。

  點擊“藝術樣條”按鈕   ，制圖平面在YC-ZC平面，依次選擇直線4、直線7、直線6的起始點，點開“點位置”折疊欄，“連續類型”選擇“無”，圖形預覽如圖3-160所示，點擊     按鈕完成樣條3創建。

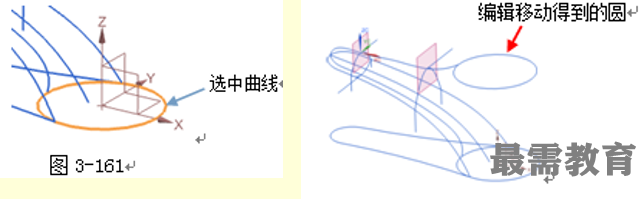

 (16) 選擇【編輯】/【移動對象】命令，打開【移動對象】對話框，選中如圖3-161所示的曲線，移動效果如圖3-163所示。

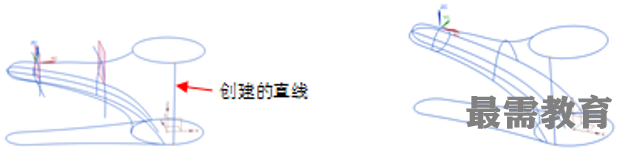

(17)插入/曲線/基本曲線，打開【基本曲線】對話框，“點方法”選擇象限點，創建如圖3-164所示通過兩圓象限點的直線。Ctrl+B，隱藏7條輔助直線和2個創建的基準平面，如圖3-165。

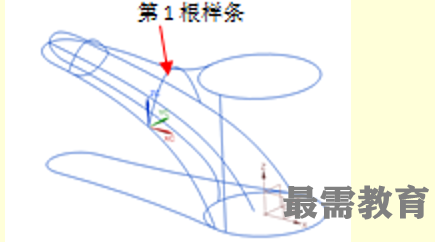

(18)  下面為以后橋接曲線作準備，移動坐標原點到如圖3-166所示的第1根樣條線左側終點位置，該點坐標為XC45.03824、YC-16.3934、ZC-22.3612。

(19)創建XC-YC基準平面和YC-ZC基準平面。

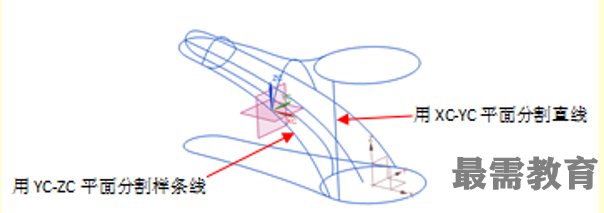

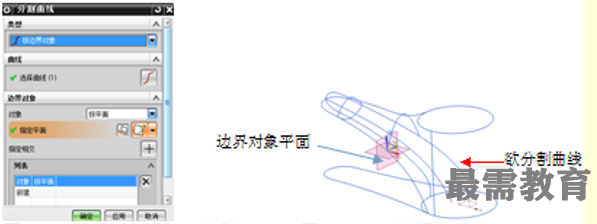

(20)  選擇【編輯】/【曲線】/【分割】命令，打開【分割曲線】對話框，如圖3-167所示，類型選“按邊界對象”，單擊圖3-168所示的曲線，邊界對象單擊YC-ZC基準平面，指定曲線的大致交點位置，單擊【確定】按鈕。

(21) 用同樣方法對如圖3-169所示的2條線進行分割。

(22) 按Ctrl+B組合鍵，隱藏創建的XC-YC、YC-ZC兩個基準平面。
