UG NX 8.5教程 3.9.3 創建回轉體

把視圖轉為俯視圖，并轉為“靜態線框”模式。

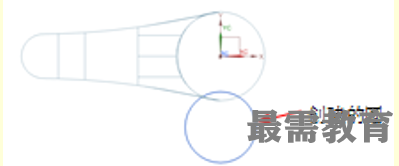

(1)插入/曲線/  ,創建圓心在（O，-40，O），圓弧上通過點（0，-60，0），即半徑為20的圓，如圖3-218所示。

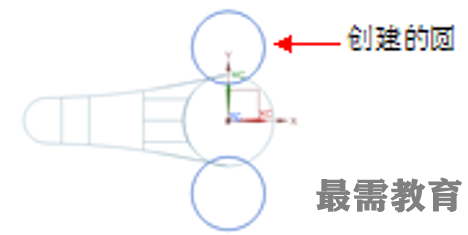

(2)插入/曲線/  ,創建圓心在（O，40，O），圓弧上通過點（0，60，0），即半徑為20的圓，如圖3-219所示。

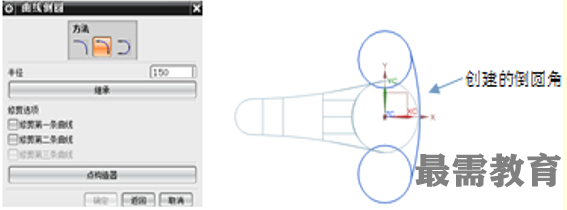

(3)插入/曲線/  ,點擊“圓角”圖標 ，點擊“兩曲線圓角”圖標 ，去掉“修剪選項”2個框里的勾，如圖3-220，對兩個圓進行半徑為150的倒圓，如圖3-221。

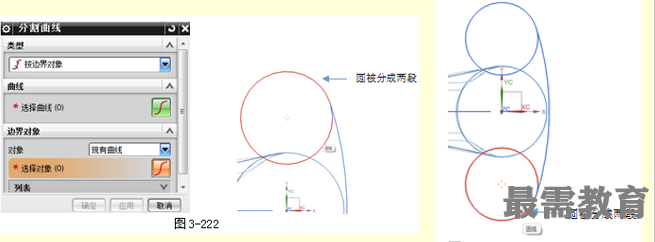

（4）編輯/曲線/ ，分兩次分割曲線，第一次“類型”選擇“按邊界對象”、曲線選擇（2）步創建的上側圓，“邊界對象”框選擇按“現有曲線”，對象選擇（3）步創建的倒圓角，指出曲線的大致交點，圓被分成兩段，效果如圖3-222所示。同樣方法對（1）創建的下側圓進行分割，結果如圖3-223。

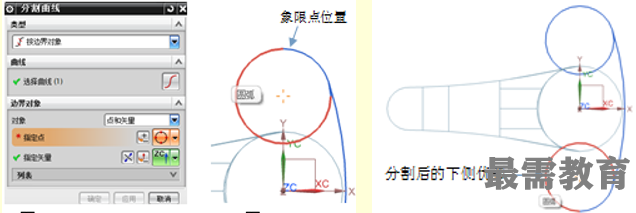

第二次“類型”選擇“按邊界對象”、曲線選擇第一次分割后的優弧，“邊界對象”框選擇按“點和矢量”，點選擇象限點，矢量指定+ZC，指出曲線的大致交點,對話框如圖3-224 ，點擊“確定”，第一次分割后的優弧又被分成兩段，效果如圖3-225所示。同樣方法對第一次分割的下側優弧進行分割，結果如圖3-226。

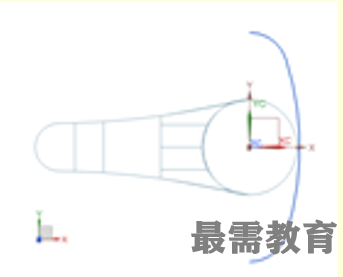

(5)  選中多余線段，按鍵盤“Delete”鍵刪除，結果如圖3-227。

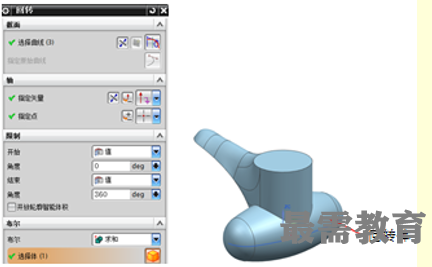

（6）單擊【特征】工具條中的【回轉】按鈕    ，打開【回轉】對話框。選擇上一步剩下的3段曲線，創建如圖3-229所示的回轉特征。
