UG NX 8.5教程 3.9.4 創建進出水口

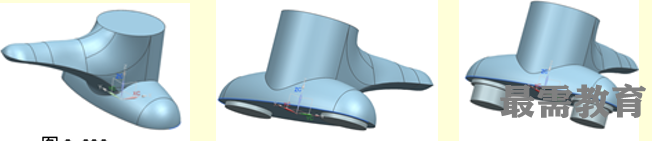

（1）用XY平面修剪實體，結果如圖3-230所示。

（2）在點（0，-40，0）和點（0，40，0）的位置創建方向?yàn)?ZC軸、直徑為30 、高度為3的圓柱，布爾求和，如圖3-231所示。

（3）  在點（0，-40，-3）和點（0，40，-3）的位置創建方向?yàn)?ZC軸、直徑為25 、高度為12的圓柱，布爾求和，如圖3-232所示。

（4） Ctrl+shift+K，顯示兩根線。移動坐標原點到如圖3-233所示兩線交點位置。

 (5)旋轉坐標軸，ZC軸向XC軸轉15度，如圖3-234所示。

 (6)插入/曲線/基本曲線，在點（0，O，-6）的位置創建半徑為8的圓，如圖3-235所示。

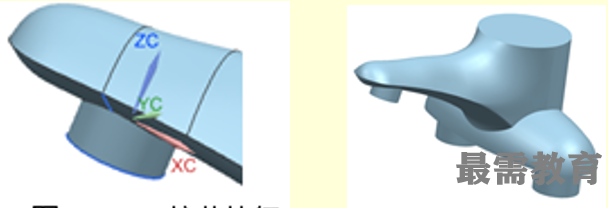

(7) 對上一步創建的圓進行拉伸操作，拉伸方向?yàn)閆C軸，距離為10，并求和，拉伸效果如圖3-236所示。

(8)  Ctrl+B，隱藏曲線和基準，關閉工作坐標系。渲染模式選擇“著色”，完成的模型如圖3-237所示。
