UG NX 8.5教程 4.4.1 “裝配約束”對話框

“裝配約束”對話框中主要包括三個區域: “類型”區域、“要約束的幾何體”區域和“設置”區域。

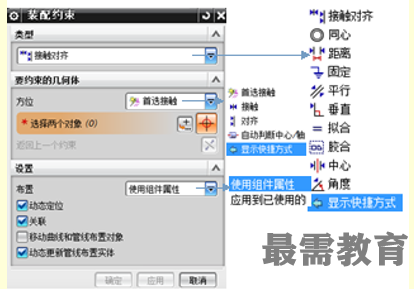

圖4-5 所示的“裝配約束”對話框的    下拉列表中各選項的說明如下：

         ：該約束用于兩個組件，使其彼此接觸或?qū)R。當選擇該選項后，【要約束的幾何體】區域的【方位】下拉列表中出現四個選項：

        ：當接觸和對齊解都有可能時優先選擇接觸約束(在大多數模型中，接觸約束比對齊約束更常用)；當接觸約束過度約束裝配時, 將顯示對齊約束。此為默認選項。

    ：選擇該方位方式時，將對齊選定的兩個要配合的對象。對于平面對象而言，將默認選定的兩個平面共面并且法向相同，同樣可以進行反向切換設置。對于圓柱面，也可以實現面相切約束，還可以對齊中心線。讀者可以對比“接觸”與“對齊”方位約束的異同之處。

          ：該選項主要用于定義兩圓柱面、兩圓錐面或圓柱面與圓錐面同軸約束。

    ：該約束用于定義兩個組件的圓形邊界或橢圓邊界的中心重合，并使邊界的面共面。

     ：該約束用于設定兩個組件對象間的最小3D距離。選擇該選項，在選擇要約束的兩個對象參照（如實體平面、基準平面）后，【距離】區域的距離文本框被激活，可以直接輸入數值，距離可以是正數、也可以是負數。

    ：該約束用于將組件固定在其當前位置，一般用在第一個裝配元件上。

    ：該約束用于使兩個目標對象的矢量方向平行。

    ：該約束用于使兩個目標對象的矢量方向垂直。

    ：該約束用于定義將半徑相等的兩個圓柱面擬合在一起。此約束對確定孔中銷或螺栓的位置很有用。如果以后半徑變?yōu)椴坏?，則該約束無效。

    ：該約束用于組件“焊接"在一起。此時可以為“膠合”約束選擇要約束的幾何體或拖動幾何體。使用“膠合”約束可以將添加進來的組件隨意拖放到指定的位置，例如可以往任意方向平移，但不能旋轉。

    ：該約束用于使一對對象之間的一個或兩個對象居中，或使一對對象沿另一個對象居中。當選取該選項時，【要約束的幾何體】區域的【子類型】下拉列表中出現三個選項：

    ：該選項用于定義在后兩個所選對象之間使第一個所選對象居中。需要在添加的組件中選擇一個對象中心，以及在原有組件中選擇兩個對象中心。

    ：該選項用于定義將兩個所選對象沿第三個所選對象居中。需要在添加的組件上指定兩個對象中心，以及在原有組件中指定一個對象中心。

    ：該選項用于定義將兩個所選對象在兩個其他所選對象之間居中。需要在添加的組件和原有組件上各選擇兩個參照定義對象中心。

    ：該約束用于約束兩對象間的旋轉角。選取角度約束后，【要約束的幾何體】區域的【子類型】下拉列表中出現兩個選項：

    ：該選項用于約束需要“源”幾何體和“目標”幾何體。不指定旋轉軸；可以任意選擇滿足指定幾何體之間角度的位置。

      ：該選項用于約束需要“源” 幾何體和“目標”幾何體，還特別需要一個定義旋轉軸的預先約束，否則創建定位角約束失敗。因此，希望盡可能創建3D角度約束，而不創建方向角度約束。
