UG NX 8.5教程 4.5.3 添加第二個部件

1. 添加第二個部件。在“添加組件”對話框中單擊  按鈕，選擇G:\yuanwenjian＼di 4 zhang\4.5＼ug7_2.prt，然后單擊按鈕。

2. 定義放置定位。

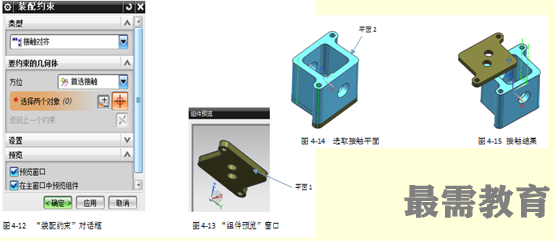

3. 添加“接觸”約束。在“組件預覽”窗口中選取圖4-13所示的平面1，然后在主對話框中選取圖4-14所示的平面2。單擊    按鈕，結果如圖4-15所示。

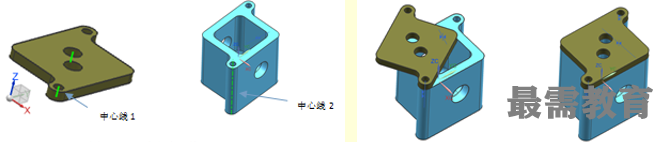

 4. 添加“自動判斷中心/軸”約束。在“裝配約束”對話框【要約束的幾何體】區(qū)域的【方位】下拉列表中選擇         選項，在“組件預覽”窗口中選擇中心線1，在主對話框中選取中心線2，如圖4-16，約束結果如圖4-17所示。同理。對角的另外一對孔也采用“自動判斷中心/軸”約束，結果如圖4-18所示。
