UG NX 8.5教程 4.7.1 簡單干涉檢查

提問人:劉團圓發布時間:2020-10-29

      在實際的產品設計中,當產品中的各個零部件組裝完成后,設計人員往往此較關心產品中各個零部件間的干涉情況:有無干涉?哪些零件間有干涉?干涉量是多大?下面通過一個簡單的裝配體模型為例,說明干涉分析的一般操作過程。

1. 打開文件G:\yuanwenjian\di 4 zhang\4.7\4.7.01\interference.prt。

2. 在裝配模塊中,選擇下拉菜單     /       命令,系統彈出“簡單干涉”對話框,可以用來確定兩個體是否相交。

3. “創建干涉體”簡單干涉檢查。

1) 在“簡直干涉”對話框       區域的     下拉列表中選擇      選項 。

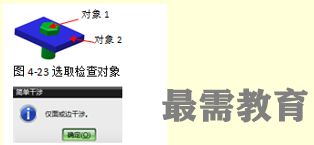

2) 依次選取圖4-23所示的對象1、對象2,單擊“簡單干涉”對話框中的應用按鈕,系統彈出圖4-24所示的“簡單干涉”對話框。


3) 單擊“簡單干涉”對話框的      按鈕,完成“創建干涉體”簡單干涉檢查。

4. “高亮顯示面”簡單干涉檢查。

1) 在“簡單干涉”對話框          區域的     下拉列表中選擇             選項,系統彈出  圖4-25所示的“簡單干涉”對話框。


2) 在“簡單干涉”對話框          區域的          下拉列表中選擇       選項,依次選取圖4-26a所示的對象1、對象2。模型中將顯示圖4-26b所示的干涉平面。


3) 在“簡單干涉”對話框           區域的            下拉列表中選擇              選項,單擊         按鈕,模型中將依次顯示所有干涉平面。

4) 單擊“簡單干涉”對話框中的取消按鈕,完成“高亮顯示面”簡單干涉檢查操作。
