UG NX 8.5教程 4.8 編輯裝配體中的部件
提問人:劉團圓發布時間:2020-10-29
裝配體完成后,可以對該裝配體中的任何部件(包括零件和子裝配件)進行特征建模、 修改尺寸等編輯操作。下面介紹編輯裝配體中部件的一般操作過程。
1. 打開文件G:\yuanwenjian\di 4 zhang\4.8\compile。

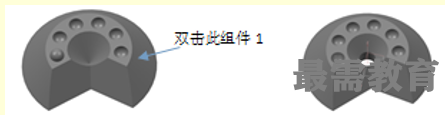

2. 定義工作部件。雙擊圖4-28所示的組件1,將該組件設為工作部件,裝配體中的非工作部件將變?yōu)闇\白色,此時可以對工作部件compile01進行編輯。
3. 選擇命令。點擊【特征】工具條上的孔按鈕 。
4.定義編輯參數。在“孔”對話框的“類型”下拉列表中選擇 選項,位置指定點為下底面圓弧中心(0,0,0)處,在“方向” 區域的“孔方向”下拉列表中選擇 選項,再選擇 選項,直徑值12,深度值20,頂錐角值118,布爾求差,創建結果如圖4-29所示。
5. 雙擊裝配導航器中裝配體 ,激活裝配體。
