UG NX 8.5教程 4.9 爆炸圖

提問人:劉團圓發布時間:2020-10-29

  爆炸圖是指在同一幅圖里,把裝配體的組件拆分開,使各組件之間分開一定的距離, 以便于觀察裝配體中的每個組件,清楚地反映裝配體的結構。

打開文件G:\yuanwenjian\di 4 zhang\4-9\ ch4.09\ assembly

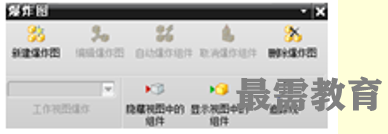

     選擇下拉菜單                     命令,系統顯示“爆炸圖”工具條,如圖4-30所示。利用該工具條,用戶可以方便地創建、編輯爆炸圖,便于在爆炸圖與無爆炸圖之間切換。



         (工作視圖爆炸):該下拉列表顯示了爆炸圖名稱,可以在其中選擇某個名稱。用戶利用此下拉列表,可以方便地在各爆炸圖以及無爆炸圖狀態之間切換。

   隱藏視圖中的組件:該按鈕用于隱藏組件。單擊此按鈕,系統彈出“類選擇”對話框,選擇需要隱藏的組件并執行后,該組件被隱藏。

   顯示視圖中的組件:該按鈕用于顯示組件,此命令與隱藏組件剛好相反。如果圖中有被隱藏的組件,單擊此按鈕后,系統會列出所有隱藏的組件,用戶選擇后,單擊確定按鈕即可恢復組件顯示。

  追蹤線:該按鈕用于創建跟蹤線,該命令可以使組件沿著設定的引導線爆炸。
