UG NX 8.5教程 4.14.2 創建風機總成子裝配模型

提問人:劉團圓發布時間:2020-10-30

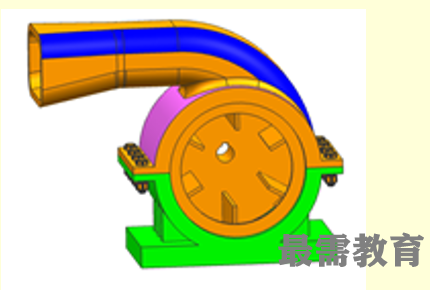

    風機總成子裝配模型的裝配順序是:首先選擇下箱體零件(l_h.prt)為第一個元件,然后裝配風機(fj.prt)和上箱體(u_h.prt),最后裝配連接上箱體和下箱體的螺栓(m5.prt)、平墊圈(ring_5.prt)、彈簧墊圈(spr_5.prt)和螺母(nut_m5.prt)。

1.新建文件

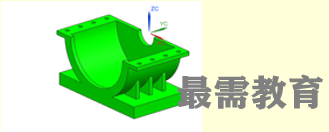

2.添加組件


3.裝配風機


4. 裝配上箱體

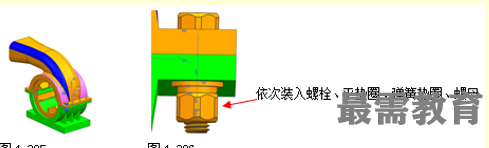

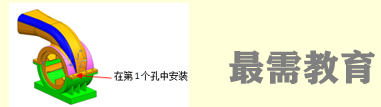

5. 裝配螺栓(m5.prt) 平墊圈(ring_5.prt)、彈簧墊圈(spr_5.prt)和螺母(nut_m5.prt)


 6. 創建組件螺栓、平墊圈、彈簧墊圈和螺母線性陣列
