UG NX 8.5教程 5.1.2 工具條

1.“圖紙”工具條如圖5-6所示。

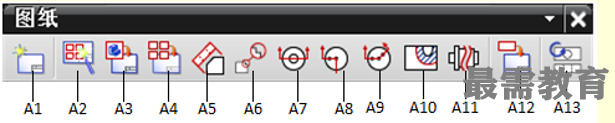

圖5-6所示的“圖紙”工具條中各按鈕的說明如下：

A1:新建圖紙頁。    A2:視圖創建向?qū)А?/p>

A3:創建基本視圖。  A4:創建標準視圖。

A5:創建投影視圖。  A6：創建局部放大圖。

A7:創建剖視圖。    A8：創建半剖視圖。

A9:創建旋轉剖視圖。    A10:創建局部剖視圖

A11:創建斷開視圖。     A12:創建圖紙視圖。

A13：更新視圖。

2.“尺寸”工具條如圖5-7所示。

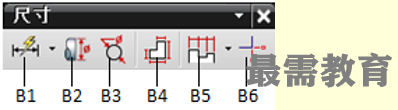

圖5-7所示的“尺寸”工具條中各按鈕說明如下：

B1:創建自動判斷尺寸。          B2:創建圓柱尺寸。

B3:創建直徑尺寸。              B4:創建特征參數。

B5:創建鏈?zhǔn)匠叽缗c基線尺寸。    B6:創建坐標尺寸。

3.“注釋”工具條如圖5-8所示。

圖5-8所示的“注釋”工具條中各按鈕的說明如下：

C1:創建注釋。    C2:創建特征控制框。

C3:創建基準。    C4:創建基準目標。

C5:符號標注。    C6:表面粗糙度符號。

C7:焊接符號。    C8:目標點符號。

C9:相交符號。    C10:中心標記。

C11:圖像。

4.“表”工具條如圖5-9所示。

圖5-9 所示的“表”工具條中各按鈕的說明如下：

D1：表格注釋。    D2:零件明細表。

D3:自動符號標注。

5.“制圖編輯”工具條如圖5-10所示。

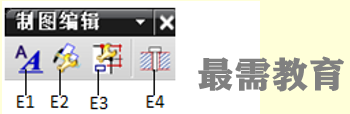

圖5-10  “制圖編輯”工具條

圖5-10所示的“制圖編輯”工具條中各按鈕的說明如下：

E1:編輯樣式。        E2:編輯注釋。

E3:編輯尺寸關聯。    E4:視圖中剖切。
