UG NX 8.5教程 5.2.2 原點參數設置

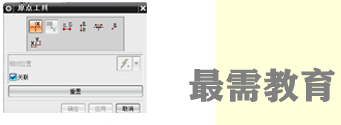

選擇下拉菜單  命令，系統彈出圖5-16所示的“原點工具”對話框。

圖5-16所示的“原點工具”對話框中的各選項說明如下：

 （拖動）：通過光標來指示屏幕上的位置，從而定義制圖對象的原點。如果選擇“關聯”選項，可以激活“點構造器”選項，以便用戶可以將注釋與某個參考點相關聯。

 （相對于視圖）：定義制圖對象相對于圖樣成員視圖的原點移動、復制或旋轉視圖時，注釋也隨著成員視圖移動。只有獨立的制圖對象（如注釋、符號等）可以與視圖相關聯。

（水平文本對齊）：該選項用于設置在水平方向與現有的某個基本制圖對象對齊。此選項允許用戶將源注釋與目標注釋上的某個文本定位位置相關聯。打開時，讓尺寸與選擇的文本水平對齊。

（豎直文本對齊）：該選項用于設置在豎直方向與現有的某個基本制圖對象的對齊。此選項允許用戶將源注釋與目標注釋上的某個文本定位位置相關聯。打開時，會讓尺寸與選擇的文本豎直對齊。

（對齊箭頭）：該選項用來創建制圖對象的箭頭與現有制圖對象的箭頭對齊，來指定制圖對象的原點。打開時，會讓尺寸與選擇的箭頭對齊。

（點構造器）：通過“原點位置”下拉菜單來啟用所有的點位置選項，以使注釋與某個參考點相關聯。打開時，可以選擇控制點、端點、交點和中心點作為尺寸和符號的放置位置。

（偏置字符）：該選項可設置當前字符大小（高度）的倍數，使尺寸與對象偏移指定的字符數后對齊。
