UG NX 8.5教程 5.2.4 剖切線參數設置

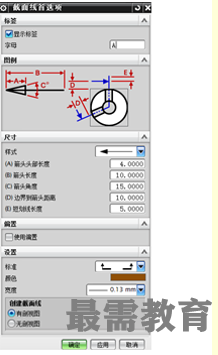

選擇下拉菜單  命令，系統(tǒng)彈出圖5-18所示的“截面線首選項”對話框。

圖5-18所示的“截面線首選項”對話框中各選項的說明如下：

標簽：用于設置剖視圖的標簽號。

樣式：可以進行選擇剖切線箭頭的樣式。

箭頭顯示：通過在箭頭頭部長度、箭頭長度和箭頭角度文本框中輸入值以控制箭頭的大小。

箭頭通過部分：通過在邊界到箭頭距離文本框中輸入值以控制剖切線箭頭線段和視圖線框之間的距離。

短劃線長度：用于在短劃線長度文本框中輸入短劃線長度。

標準：用于控制剖切線符號的標準。

顏色：用于控制剖切線的顏色。

寬度：用于選擇剖切線寬度。
