UG NX 8.5教程 5.4.1 尺寸標注

尺寸標注是工程圖中一個重要環節，本節將介紹尺寸標注的方法以及注意事項。選擇下拉菜

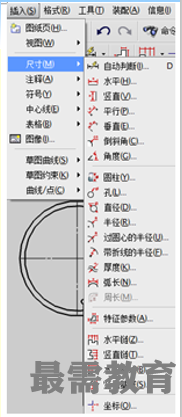

單           命令，系統彈出圖5-24所示的“尺寸”菜單，或者通過圖5-25所示的“尺寸”

工具條進行尺寸標注（工具條中沒有的按鈕可以定制）。在尺寸菜單或工具條中選擇任一標注

尺寸類型后，系統彈出尺寸標注的工具條，如圖所示。

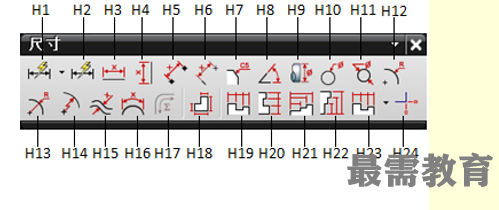

圖5-25所示的“尺寸”工具條的說明如下：

H1:允許用戶使用系統功能創建尺寸，以便根據用戶選取的對象以及光標位置智能地判斷尺寸類型，其下拉列表中包括了下面的所有標注方式。

H2:允許用戶使用系統功能創建尺寸，以便根據用戶選取的對象以及光標位置智能地判斷尺寸類型

H3：在兩個選定對象之間創建一個水平尺寸。

H4:在兩個選定對象之間創建一個豎直尺寸。

H5:在兩個選定對象之間創建一個平行尺寸。

H6:在一條直線或中心線與一個定義的點之間創建一個垂直尺寸。

H7：創建倒斜角尺寸。

H8:在兩條不平行的直線之間創建一個角度尺寸。

H9:創建一個等于兩個對象或點位置之間的線性距離的圓柱尺寸。

H10:創建孔特征的直徑尺寸。

H11：標注圓或弧的直徑尺寸。

H12: 創建半徑尺寸，此半徑尺寸使用一個從尺寸值到弧的短箭頭

H13: 創建一個半徑尺寸，此半徑尺寸從弧的中心繪制一條延伸線

H14:對極其大的半徑圓弧創建一條折疊的指引線半徑尺寸，其中心   可以在繪圖區之外。

H15:創建厚度尺寸，該尺寸測量兩個圓弧或兩個樣條之間的距離。

H16:創建一個測量圓弧周長的圓弧長尺寸。

H17:創建周長約束以控制選定直線和圓弧的集體長度。

H18:將孔和螺紋的參數（以標注的形式）或草圖尺寸繼承到圖紙頁

H19:允許用戶創建一組水平尺寸，其中每個尺寸都與相鄰尺寸共享其端點。

H20:允許用戶創建一組豎直尺寸，其中每個尺寸都與相鄰尺寸共享其端點。

H21:允許用戶創建一組水平尺寸，其中每個尺寸都共享一條公共基準線。

H22：允許用戶創建一組豎直尺寸，其中每個尺寸都共享一條公共基準線。

H23:允許用戶創建一組水平尺寸，其中每個尺寸都與相鄰尺寸共享其端點。

H24:包含允許用戶創建坐標尺寸的選項。

圖5-26所示的“水平尺寸”工具條的按鈕及選項說明如下：

  ：單擊該按鈕，系統彈出“尺寸樣式”對話框，用于設置尺于顯示和放置等參數。

   ：用于設置尺寸精度。

      ：用于設置尺寸公差。

   ：單擊該按鈕，系統彈出“文本編輯器”對話框，用于添加注釋文本。

   ：用于重置所有設置，即恢復默認狀態。
