UG NX 8.5教程 5.4.2 注釋編輯器

 制圖環境中的形位公差和文本注釋都是通過注釋編輯器來標注的，在這里先介紹一下注釋編輯器的用法。

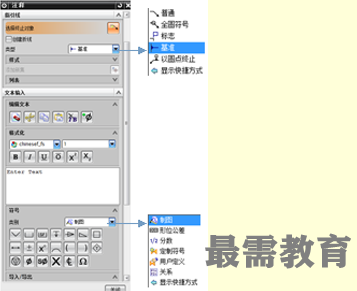

   選擇下拉菜單             （或單擊“注釋”工具條中的注釋按鈕    ），系統彈出圖5-27所示的“注釋”對話框（一）。

圖5 -27所示“注釋”對話框（一）的部分按鈕及選項說明如下：

編輯文本：該選項區（“編輯文本”工具欄）用于編輯注釋，其主要功能和Word等軟件的功能相似。

格式化區域：該區域包括“文本字體設置下拉列表           、“文本大小設置下拉列表”         、“編輯文本按鈕”和“多行文本輸入?yún)^(qū)”。

符號區域：該區域類別的下拉列表中主要包括“制圖”、“形位公差”、“分?jǐn)?shù)”、“定制符號”、“用戶定義”和“關系”幾個選項。

(1)     選項：使用圖5-27所示的     選項可以將制圖符號的控制字符輸入到編輯窗口。

(2)          選項：圖5-28所示的          選項可以將形位公差符號的控制字符輸入到編輯窗口和檢查形位公差符號的語法。    框中選擇“ASME Y14.5 2009”。

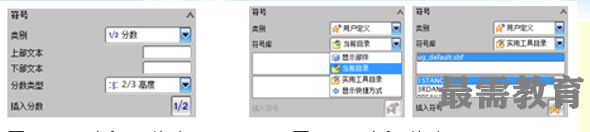

（3）     選項：圖5-29所示的      選項分為上部文本和下部文本，通過更改分?jǐn)?shù)類型，可以分別在上部文本和下部文本中插入不同的分?jǐn)?shù)類型。

（4）       選項：選擇此選項后，可以在符號庫中選取用戶自定義的符號。

（5）     選項：圖5-30所示為      選項。該選項的     下拉列表中提供了“顯示部件”、“當前目錄”和“實用工具目錄”選項。單擊“插入符號”按鈕    后，在文本窗口中顯示相應的符號代碼，符號文本將顯示在預覽區域中。

（6）     選項：圖5-31所示的     選項包括三種，  ：插入控制字符，以在文本中顯示表達式的值；   ：插入控制字符，以顯示對象的字符串屬性值；    ：插入控制字符，以在文本中顯示部件屬性值。
