UG NX 8.5教程 5.4.4 表面粗糙度符號

采用新國標GB/T 1031-2009標注。

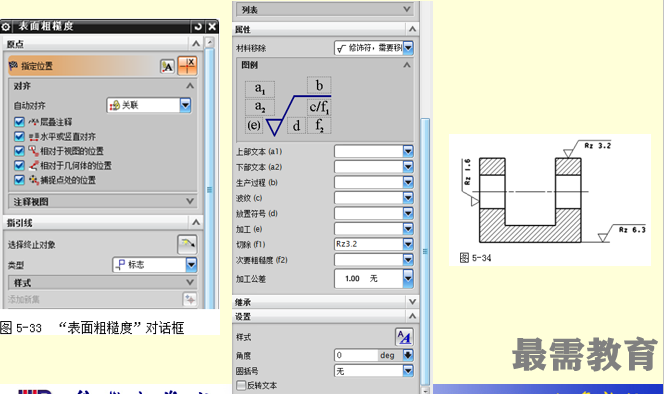

圖5-33所示的“表面粗糙度”對話框中的按鈕及選項說明如下：

1)原點：用于設置原點位置和表面粗糙度符號的對齊方式。

2)指引線：用于創建帶指引線的表面粗糙度符號，單擊該區域中的“選擇終止對象”按鈕，可以選擇指示位置。

3)屬性：用于設置表面粗糙度符號的類型和值屬性。UG NX 8.5提供了九種類型的表面粗糙度符號。要?jiǎng)?chuàng)建表面粗糙度，首先要選擇相應的類型，選擇的符號類型將顯示在“圖例”區域中。

4)設置：用于設置表面粗糙度符號的文本樣式、旋轉角度、圓括號及文本反轉。
