UG NX 8.5教程 5.6.1 閥體建模

1. 新建文件。

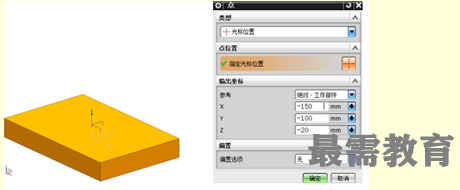

2. 創建如圖5-39所示的基礎特征長方體。

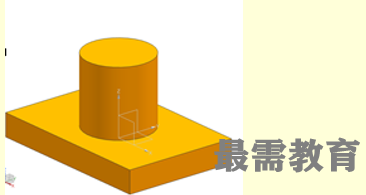

3.創建凸臺特征

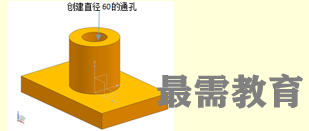

4. 創建孔特征

繼續創建孔，

5. 創建圖5-49所示的沉頭孔，

6. 創建實體特征——圓形陣列

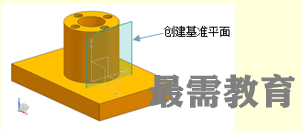

7.創建基準平面，選擇插入—基準—基準平面，選擇圓柱面，點擊確定，如圖5-55。

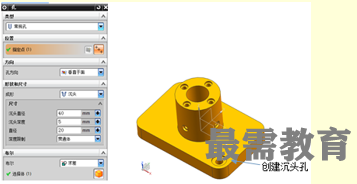

8. 創建如圖5-56沉頭孔

9. 圓形陣列

10. 創建邊倒圓角特征

11.  創建孔特征

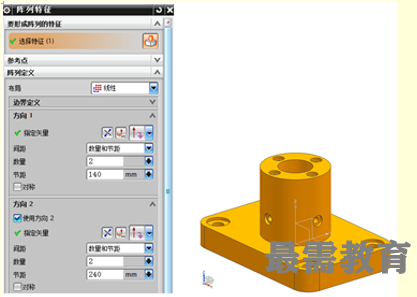

12. 創建實例特征矩形陣列

13. 在進入工程圖之前必須做一些隱藏，按Ctrl+B隱藏基準等，圖形更新為如圖5-66。
