UG NX 8.5教程 5.6.2 創建基本視圖

1.打開制圖模塊

  選擇開始—制圖，打開制圖模塊。

2.創建制圖空白頁

   選擇插入—圖紙頁，單選“標準尺寸”，選擇A1圖紙大小，比例選擇1:1，確定。

3.創建三視圖

    選擇基本視圖，在要使用的模型視圖選擇俯視圖，比例選擇1:1，在圖紙適當位置單擊鼠標左鍵，繼續創建前視圖，在基本視圖中的模型視圖選擇前視圖，比例選擇1:1.繼續創建左視圖，步驟同上。

4.創建正等測圖

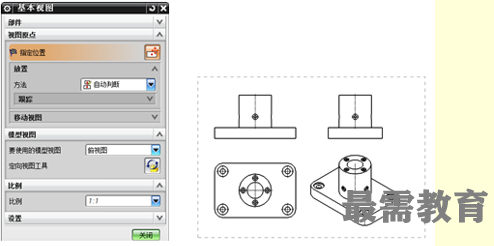

   在基本視圖中的模型視圖選擇正等測圖，比例選擇1:1，結果如圖5-67。
