UG NX 8.5教程 6.3.3 二次折彎

    二次折彎特征是在鈑金的平面上創建兩個90?的折彎特征，并且在折彎特征上添加材料。二次折彎特征功能的折彎線位于放置平面上，并且必須是一條直線。

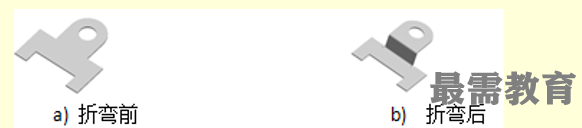

下面以圖6-31所示的模型為例，說明“二次折彎”的一般過程：

（1）打開文件G:\ yuanwenjian\di 6 zhang\ ch6.03\ ch6.03.03\er ci zhe wan

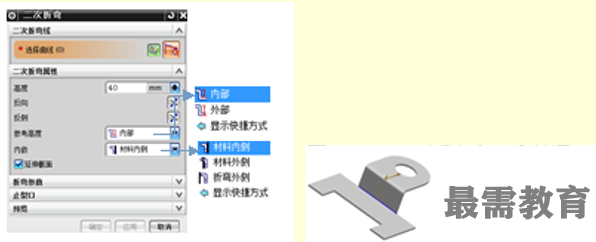

（2）選擇命令。選擇下拉菜單                 命令，系統彈出圖6-32所示的“二次折彎”對話框。

（3）繪制折彎線。單擊     按鈕，選取圖6-28所示的模型表面為草圖平面，繪制圖6-29所示的折彎線。

（4）定義二次折彎屬性和折彎參數。在          選項區的高度文本框中輸入數值40，在       下拉列表中選擇      選項，在內嵌下拉列表中選擇       選項，取消選中       復選框，折彎方向如圖6-33所示。

（5）定義止裂口。在止裂口區域的       下拉列表中選擇    選項。

（6） 在“二次折彎”對話框中單擊確定按鈕，完成特征的創建。

圖6-32所示的“二次折彎”對話框的           區域各選項功能說明如下：

           選項區包括    文本框、反向按鈕   、反側按鈕   、       下拉列表框、內嵌下拉列表框和       復選框。

1）    ：在該文本框輸入的數值設置二次折彎的高度值。

2）  ：“反向”按鈕，單擊該按鈕，可以改變折彎方向。

3）  ：“反側”按鈕，單擊該按鈕，可以改變要折彎部分的方向

4）       下拉列表中包括      、     選項，如圖6-34所示。

       ：二次折彎的高度距離是從鈑金上表面開始計算，延伸至總高，再根據材料厚度來偏置距離，如圖6-34a 所示。

       ：二次折彎的高度距離是從鈑金底面開始計算，延伸至總高，再根據材料厚度來偏置距離，如圖6-34b 所示。

5）內嵌下拉列表中包括        、       和        選項。

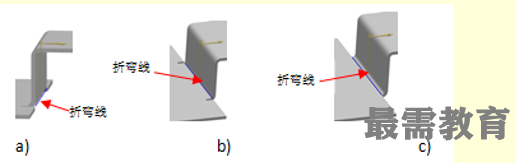

         ：使二次折彎特征的內側面與折彎線平齊，如圖6-35a 所示。

          ：使二次折彎特征的外側面與折彎線平齊，如圖6-35b所示。

         ：把折彎特征直接加在父特征面上，并且使二次折彎特征和父特征的平面相切，如圖6-35c所示。
