UG NX 8.5教程 7.1.2 三維加工（mill_contour） 2. 飯盒加工舉例

2. 飯盒加工舉例

1)型腔銑加工環境

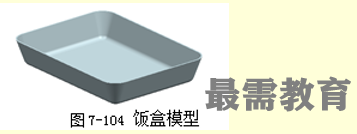

(1)打開飯盒本體模型文件,如圖7-104所示。

2) 創建程序組（創建P1、P2兩個程序組）

(1) 點擊“導航器”工具條的“程序順序視圖”功能按鈕。

導航器欄顯示“工序導航器—程序順序”。

3) 創建刀具（創建Ф10平頭刀和Ф8球頭刀）

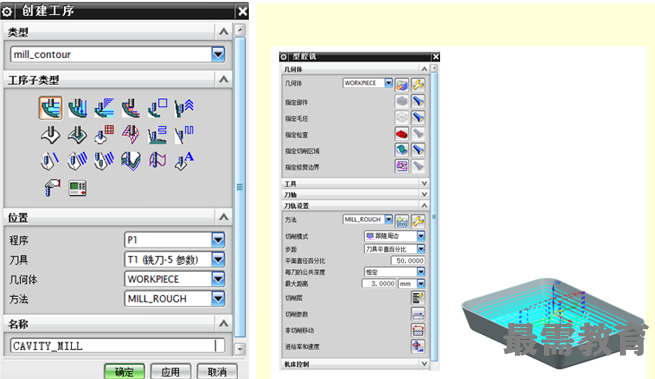

4) 創建幾何體

5) 創建操作（粗加工）

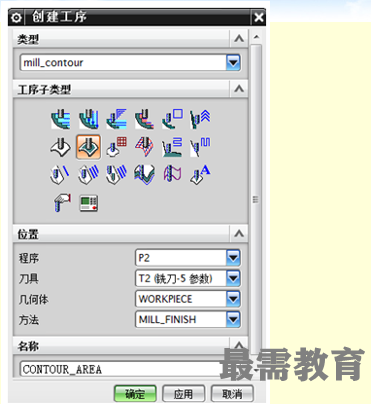

6）創建精加工程序

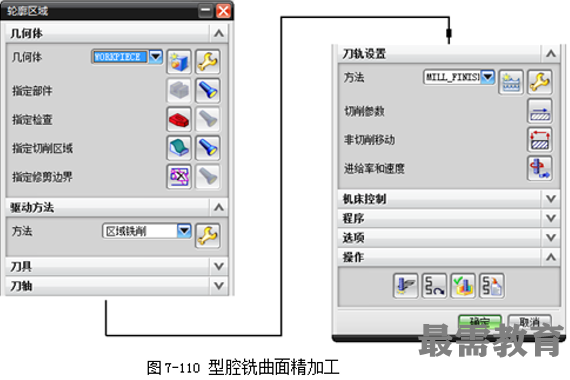

彈出“輪廓區域”對話框，如圖7-110所示。

(3) 輪廓區域銑加工設置

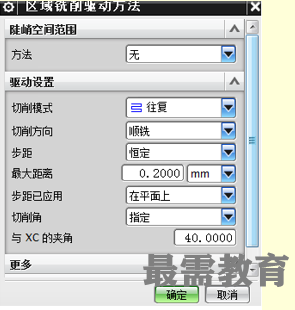

(4) “驅動方法”選項區的設置，如圖7-111所示。

(5) “刀軌設置”選項組的設置

(6) 單擊“進給率和速度”按鈕，設定主軸轉速1500rpm （其余默認值）。

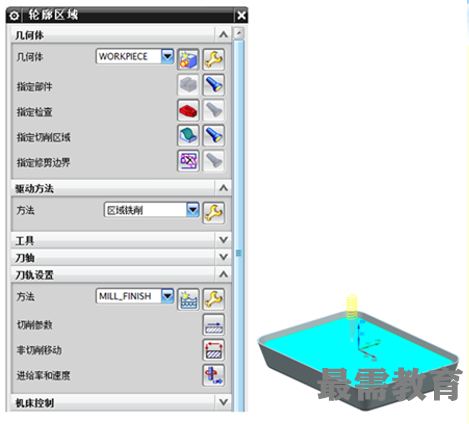

(7) 單擊“操作”選項區的“生成”功能按鈕，系統計算生成飯盒型腔的精加工刀具路徑，如圖7-112所示。
