UG NX 8.5教程 7.2.4 加工步驟 3 創建粗車加工操作

3 創建粗車加工操作

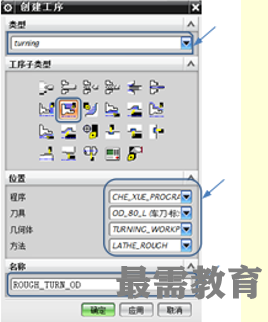

(1) 創建粗車操作。該對話框中的各項設置如圖7-188 所示。

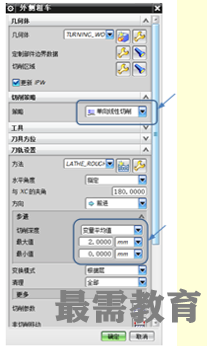

（2) 設置切削策略和切削深度。在系統彈出的【外側粗車】對話框中，設置如圖7-189 所示的參數。

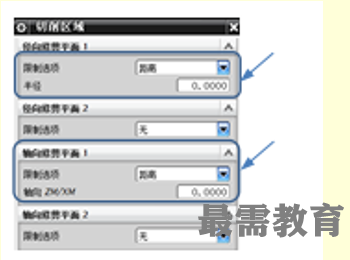

（3) 設置切削區域。各項設置如圖7-190所示。

（4) 選擇輪廓加工類型。設置的參數如圖7-191所示。

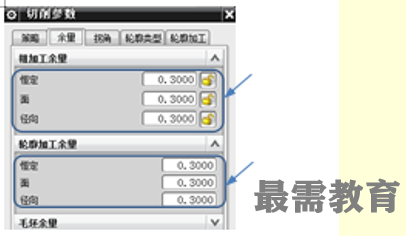

（5)設置加工余量。設置各項參數如圖7-192所示。

（6) 設置非切削移動參數。

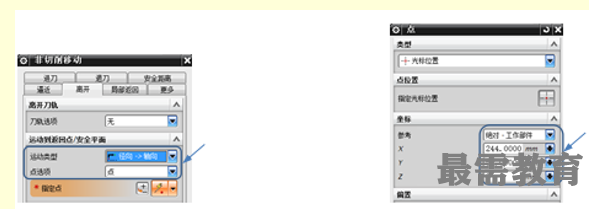

設置如圖7-193所示的參數，

設置如圖7-194所示的點參數。

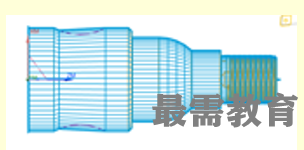

     （7) 生成刀軌。在【外側粗車】對話框中，單擊【生成】按鈕    ，查看生成的刀具軌跡，如圖7-195所示。

  （ 8) 加工操作仿真。

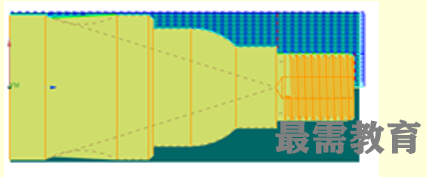

    仿真結果如圖7-196所示。
