UG NX 8.5教程 7.2.4 加工步驟 4.創建精車加工操作

提問人:劉團圓發布時間:2020-10-30

(1) 創建精車操作。

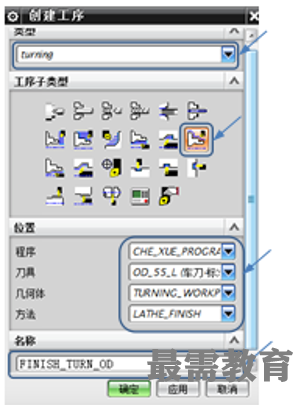

父節點組設置如圖7-197所示。

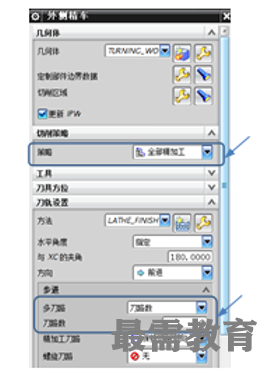

(2) 設置刀軌參數。在系統彈出的【外側精車】對話框中,設置如圖7-198所示的參數,其他參數采用系統默認值。

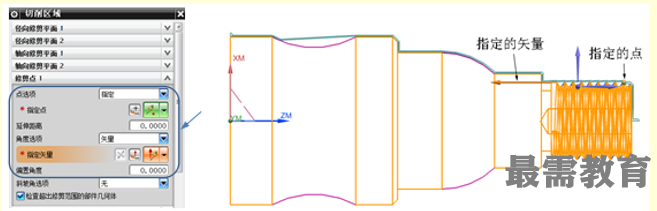

  (3) 設置切削區域。在【外側精車】對話框的【幾何體】面板中,單擊【切削區域】 按鈕,彈出【切削區域】對話框,各項設置如圖7-199所示,并指定如圖7-200所示的點和矢量。


(4) 設置切削策略。在【外側精車】對話框的【策略】下拉列表框中,選擇【全部精加工】選項。

(5) 設置進刀退刀。

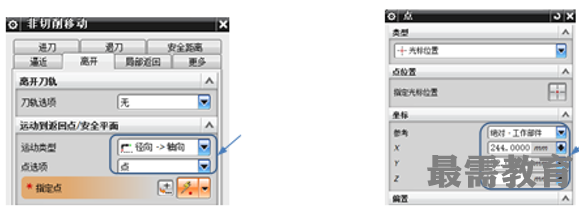

設置如圖7-201所示的參數。

設置如圖7-202所示的點參數。

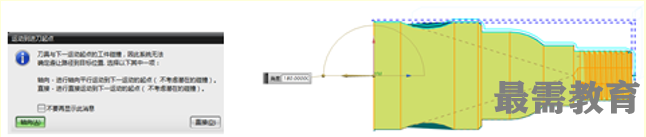

(6) 生成刀軌。在【外側精車】對話框中,單擊【生成】按鈕  ,彈出警示對話框,如圖7-203所示,兩次均選擇“軸向”。查看生成的刀具軌跡,如圖7-204所示。


(7)加工操作仿真。

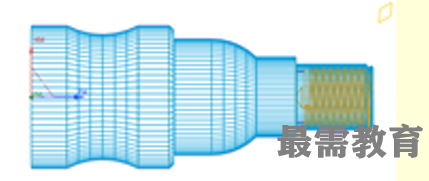

仿真結果如圖7-205所示。
