UG NX 8.5教程 7.2.4 加工步驟 5 創建車槽加工操作

（1）創建車槽操作。

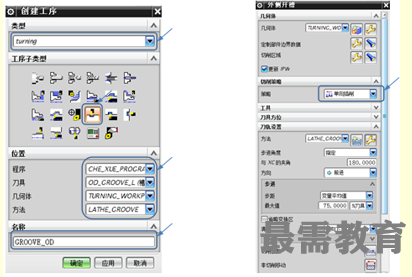

父節點組設置如圖7-206所示。

系統彈出“外側開槽”對話框，如圖7-207所示。

（2)設置切削策略。在【外側開槽】對話框的【策略】下拉列表框中,選擇【單向插削】 選項。

（3)設置切削區域。

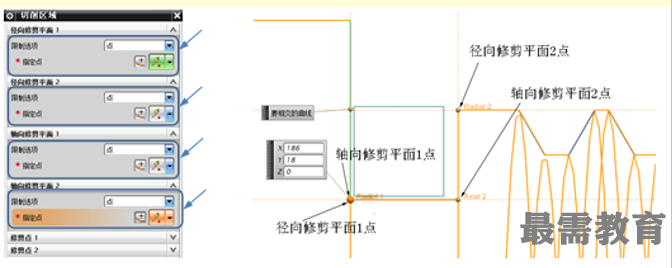

“切削區域”對話框，各項設置如圖7-208所示，對應選取的點如圖7-209所示。

（4) 設置“切屑控制”參數

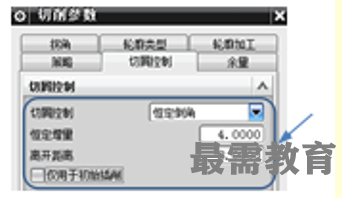

各項參數設置，如圖7-210所示。

（5) 設置非切削移動參數。

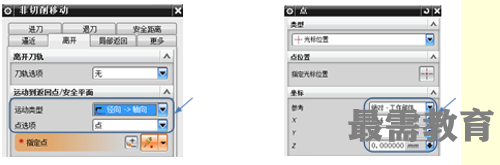

設置如圖7-211所示的參數

設置如圖7-212所示的點參數。

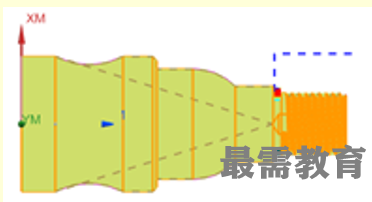

（6) 生成刀軌。在【外側開槽】對話框中，單擊【生成】按鈕     ，查看生成的刀具軌跡，如圖7-213所示。

（7)加工操作仿真。

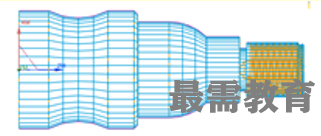

仿真結果如圖7-214所示。
