UG NX 8.5教程 8.1.2 GC工具箱介紹 1．GC數據規范

1．GC數據規范

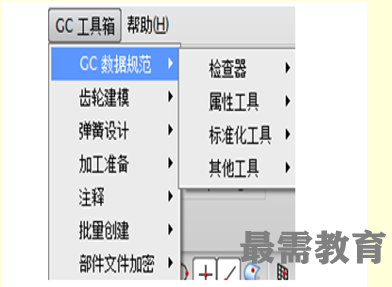

     GC數據規范包括模型設計質量檢查工具（也稱“檢查器”）、屬性工具、標準化工具和其他工具，它們對應的命令如圖8-6所示。

     下面簡要地介紹檢查器（質量檢查工具）、屬性工具、標準化工具和其他工具的功能應用：

1）檢查器：GC工具箱提供的檢查器是在NX check-Mate的基礎上根據我國客戶的具體需求定制的檢查工具，包括建模檢查器、制圖檢查器和裝配檢查器。選擇相應的檢查器后，可以在HD3D資源欄中查看驗證結果，此時用戶可以動態地查看問題。

2）屬性工具：使用屬性工具可以進行屬性填寫和屬性同步設置，它適用于建模和制圖應用環境。選擇“GC工具箱”|“GC數據規范”|“屬性工具”|“屬性工具”命令，將彈出如圖8-7所示的“屬性工具”對話框。

3）標準化工具：標準化工具包括“標準化引用集”、“標準化圖層類別”和“標準化圖層狀態”?！皹藴驶眉泵钣糜谝?guī)范企業標準引用集的創建與使用過程，“標準化圖層類別”命令用于規范企業標準圖層分類的創建與使用過程，“標準化圖層狀態”命令用于規范用戶存盤時企業標準的圖層顯示與可選狀態。

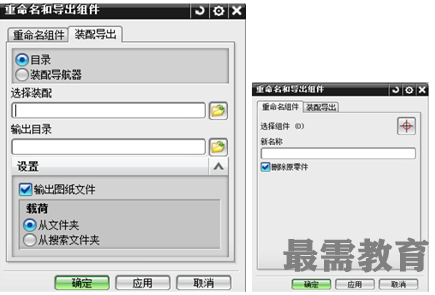

4）其他工具：包括零組件更名及導出。選擇“GC工具箱”|“GC數據規范”|“其他工具”|“重命名和導出組件”命令，彈出如圖8-8所示的“重命名和導出組件”對話框。

  說明：如果在當前NX中使用“另存為”命令在裝配文件中更改部件名稱，則會引起零件版本的混亂；如果使用“重命名和導出組件”命令，則不會引起零件版本的混亂。
