UG NX 8.5教程 8.2.1 圓柱齒輪建模 2．創建斜齒漸開線圓柱齒輪

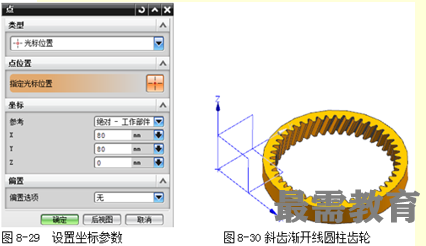

創建出如圖8-30所示的斜齒漸開線圓柱齒輪。

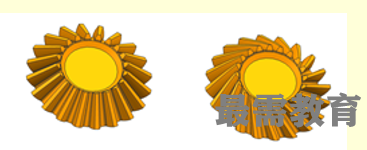

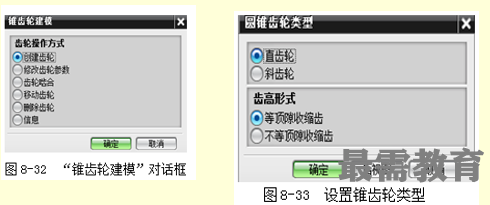

  在建模環境下，使用菜單欄中的“GC工具箱”|“齒輪建模”|“錐齒輪”命令，或者單擊“齒輪建模-GC工具箱”工具欄中的“錐齒輪建?！卑粹o，可以創建如圖8-31所示的錐齒輪。錐齒輪的創建步驟和漸開線圓柱齒輪的創建步驟基本一致。

系統經過運算建模，創建出如圖8-37所示的錐齒輪。
