UG NX 8.5教程 8.3.2 GC工具箱中的彈簧設計工具 2.圓柱拉伸彈簧

2.圓柱拉伸彈簧

    1）在建模環境下，從菜單欄中選擇“GC工具箱”|“彈簧設計”|“圓柱拉伸彈簧”命令，或者茬“彈簧工具一GC工具箱”工具欄中單擊“圓柱拉伸彈簧”按鈕，系統彈出“圓柱拉伸彈簧”對話框。

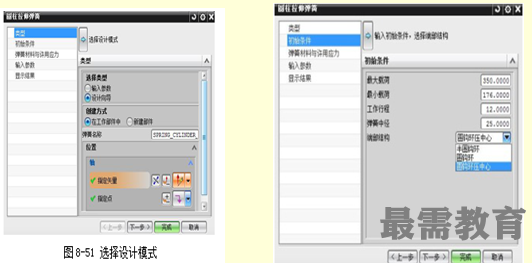

   2）選擇設計模式。在這里以選擇“設計向?qū)А鳖愋湍Ｊ綖槔瑒?chuàng)建方式為“在工作部件中”，接受默認的彈簧名稱，如圖8-51所示，接著單擊“下一步”按鈕。

   3）輸入初始條件，選擇端部結構（可選的端部結構選項有“半圓鉤環”、“圓鉤環”和“圓鉤環壓中心”），如圖8-52所示，然后單擊“下一步”按鈕。

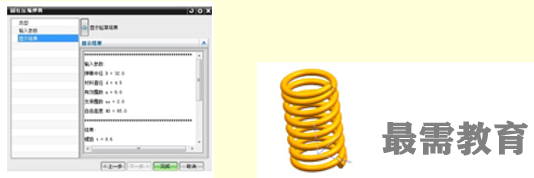

  4）顯示彈簧的驗算結果，如圖8-49所示，然后單擊“完成”按鈕。完成創建的壓縮彈簧如圖8-50所示（以端部結構為并緊不磨平為例）。
