UG NX 8.5教程 8.4 使用屬性工具填寫工程圖標題欄

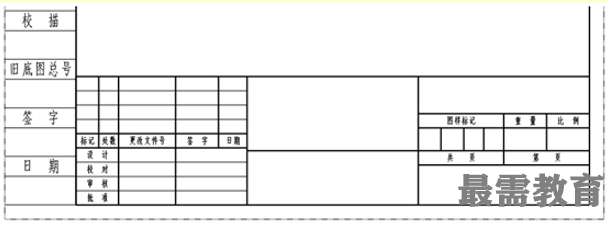

   本節將通過一個典型范例介紹如何使用GC工具箱中的制圖屬性工具來填寫工程圖標題欄。該源文件中的標題欄初始效果如圖8-60所示。

 1.在制圖環境下選擇“GC工具箱”|“GC數據規范”|“屬性工具”|“屬性工具”命令，彈出“屬性工具”對話框。

 2.在“屬性工具”對話框的“屬性填寫”選項卡中，分別設置相應標題項的值，如圖8-61所示。
