UG NX 8.5教程 8.5.5 以拉伸方式切除出內花鍵的一個鍵槽結構

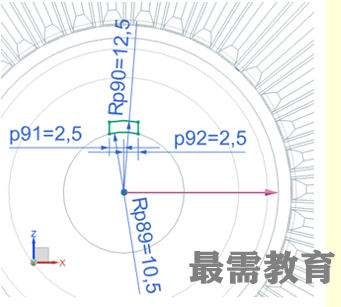

   繪制如圖8-78所示的拉伸截面，Rp89=10.5、Rp90=12.5、p91=2.5、p92=2.5,然后單擊“完成草圖”按鈕。

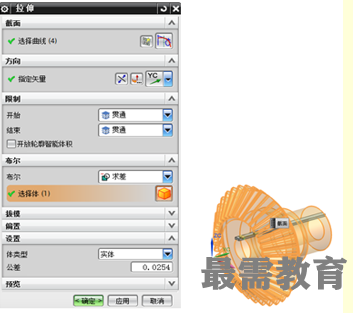

（6） 在“拉伸”對話框中設置如圖8-79所示的選項及參數,指定矢量為YC軸，“開始”框選“貫通”，“結束”框選“貫通”，“布爾”選“求差”。

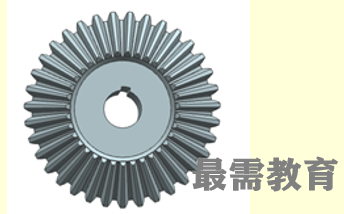

（7） 在“拉伸”對話框中單擊“確定”按鈕，拉伸求差的結果如圖8-80所示。
