UG NX 8.5教程 9.4.1 設計分析 1．創建主體曲面

不銹鋼外殼從外觀來看是由3個區域組成，外環是由掃掠曲面完成，內槽是由凸起命令完成，中間的部位由網格曲面完成。不銹鋼外殼的設計思路如下。

1．創建主體曲面

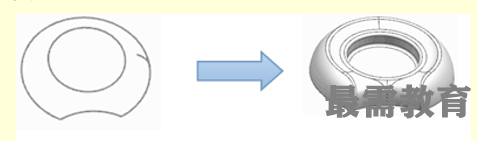

先使用掃掠曲面命令完成外環面的創建，再使用有界平面或N邊曲面命令完成中間圓形曲面的創建，并完成主體曲面的創建，如圖9-60所示。
