UG NX 8.5教程 9.4.2 創建主體曲面

    使用掃掠曲面命令完成外環面的創建，再使用有界平面或N邊曲面命令完成中間圓形曲面的創建，并完成主體曲面的創建。

操作步驟

1.打開文件。

2.單擊曲面工具條中的“掃掠”按鈕   ，彈出“掃掠”對話框。

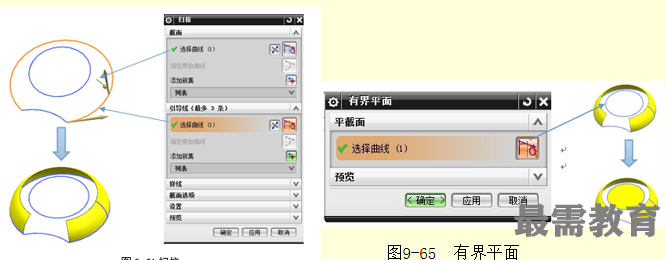

3.先選擇截面，再單擊引導線“選擇曲線”按鈕，再選擇引導曲線，單擊“確定”按鈕，退出“掃掠”對話框，操作步驟如圖9-64所示。

4.在菜單欄中單擊“插入”    “曲面”    “有界平面”命令   ，彈出“有界平面”對話框。

5.移動鼠標到繪圖區，選擇中間的圓，單擊“確定”按鈕，退出“有界平面”對話框，操作步驟如圖9-65所示。
