UG NX 8.5教程 9.4.3 編輯曲面

提問人:劉團圓發布時間:2020-10-30

    操作步驟

1.在“曲線”工具條中單擊“藝術樣條”按鈕    ,彈出“藝術樣條”對話框。

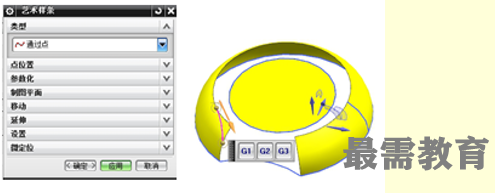

2.使用通過點方法在片體角落創建圓角樣條。注意樣條只需要選擇兩點,兩點均為G1約束,單擊【確定】按鈕,退出“藝術樣條”對話框,操作步驟如圖9-66所示。


3.在菜單欄中單擊【插入】   【曲線】    【直線】命令 ,彈出“直線”對話框。

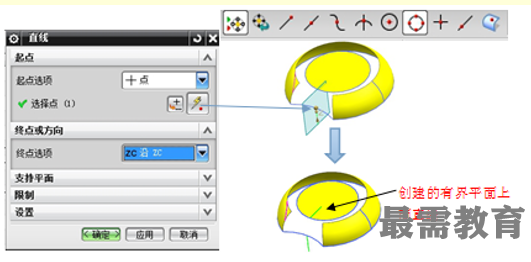

4.確定直線起點在小圓的中點,確定直線方向并右擊,在彈出的快捷菜單中選擇沿ZC方向,確定曲線長度為負值即可,單擊【確定】按鈕退出“直線”對話框。按照相同的步驟創建有界平面上面的直線,如圖9-67所示。


5. 在菜單欄中單擊【插入】    【曲線】   【藝術樣條】命令   ,彈出“藝術樣條”對話框。

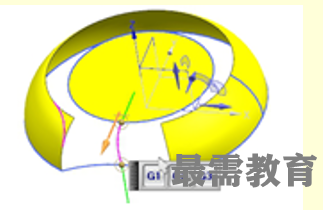

6.通過點方法在片體角落創建相切樣條。樣條只需要選擇兩個輔助直線端點,樣條兩端要和輔助直線為G1約束,單擊“確定”按鈕退出“藝術樣條”對話框,效果如圖9-68所示。


7.單擊菜單欄中的【插入】   【修剪】    【修剪的片體】命令   ,彈出“修剪片體”對話框。

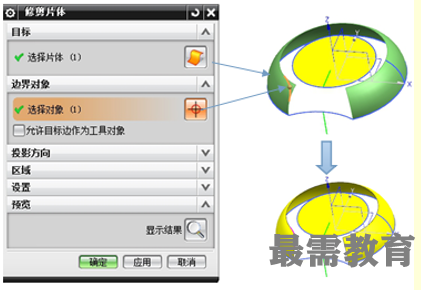

8.移動鼠標指針到繪圖區,選擇要修剪的片體,單擊邊界對象中的“選擇對象”按鈕,選擇對象為樣條,單擊“確定”按鈕退出“修剪片體”對話框,操作步驟如圖9-69所示。

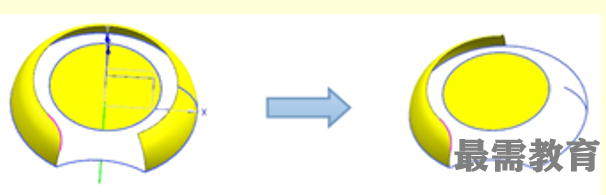

9.使用基準平面修剪片體右側的多余部位,如圖9-70所示。


10.單擊“曲面”工具條中的“通過曲線組”圖標    ,彈出“通過曲線組”對話框。

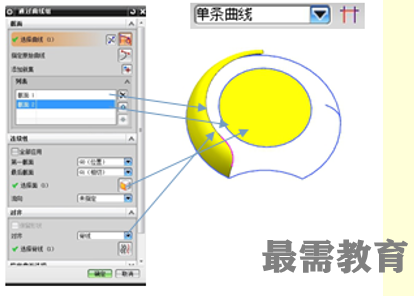

11.在“對齊”選項區的“對齊”下拉列表框中選擇參數模式,按照如圖9-71所示的步驟完成曲線的選擇。單擊【確定】按鈕,退出“通過曲線組”對話框。


12.單擊菜單欄中的“插入”   “聯合體” “縫合”命令     ,彈出“縫合”對話框。

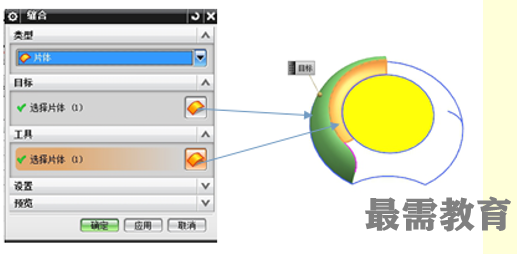

13.移動鼠標指針到繪圖區,選擇掃掠面為目標,通過曲線組面為刀具。單擊【確定】按鈕,退出“縫合”對話框,操作步驟如圖9-72所示。


14.在NX鈑金模塊中單擊菜單欄中的【插入】    【關聯復制】    【鏡像體】命令,彈出“鏡像體”對話框。

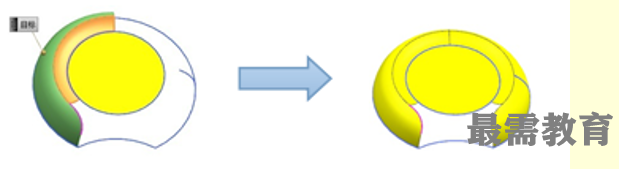

15.  選擇要鏡像的體為除圓形面以外的片體,在“鏡像平面”選項區中單擊“選擇平面”按鈕,選擇Z-Y平面,結果如圖9-73所示。

16.單擊【確定】按鈕,退出“鏡像體”對話框。
