UG NX 8.5教程 9.4.4 修補曲面

提問人:劉團圓發布時間:2020-10-30

使用“通過曲線網格”對中間的曲面進行連接,再使用修剪的片體進行修剪,最后“通過曲線網格”命令填補空缺,并縫合片體。

操作步驟

(1)在菜單欄中單擊【插入】   【曲線】  【藝術樣條】命令   ,彈出“藝術樣條”對話框。

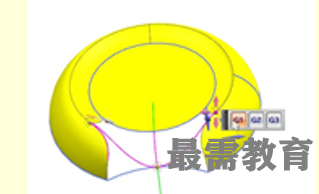

(2)通過點方法在缺口處創建樣條。選擇3點,兩個端點均為G1約束,單擊【確定】按鈕,退出“藝術樣條”對話框,操作步驟如圖9-74所示。


(3) 單擊“曲面”工具條中的【通過曲線網格】圖標    ,彈出“通過曲線網格”對話框。

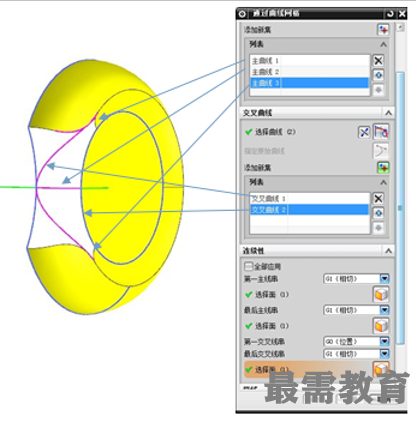

(4)移動鼠標指針到繪圖區,依次選擇主曲線1,按下MB2(鼠標中鍵 )。選擇主曲線2,注意單擊曲線的下端,按下MB2鍵,再選擇主曲線3。按下MB2鍵,或進入交叉曲線組,依次選擇兩條交叉曲線,每選擇完畢一條,按下MB2鍵,如圖9-75所示。

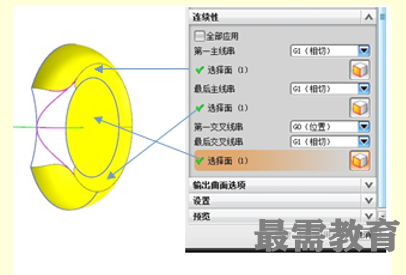

(5) 單擊“連續性”標簽,彈出“連續性”選項卡。單擊“第一主線串”下拉列表框,選擇G1類型,并選擇對應的通過曲線組曲面,如圖9-76所示,按照相同的步驟,完成最后主線串和最后交叉線串的Gl連續性。

(6)單擊【確定】按鈕,退出“通過曲線網格”對話框。


(7)在菜單欄中單擊【插入】    【曲線】    【藝術樣條】命令    ,彈出“藝術樣條”對話框。

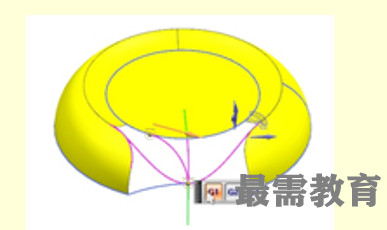

(8) 通過點方法在角落創建相切樣條。注意樣條只需要選擇兩點,兩點均為G1約束。單擊【確定】按鈕,退出“藝術樣條”對話框,操作步驟如圖9-77所示。


(9)  單擊菜單欄中的【插入】    【修剪】    【修剪片體】命令   ,彈出“修剪片體”對話框。

(10) 移動鼠標指針到繪圖區,選擇要修剪的片體,單擊邊界對象中的【選擇對象】按鈕,選擇對象為樣條,單擊【確定】按鈕,退出“修剪片體”對話框,操作步驟如圖9-78所示。


(11) 單擊“曲面”工具條中的“通過曲線網格”圖標,彈出“通過曲線網格”對話框。

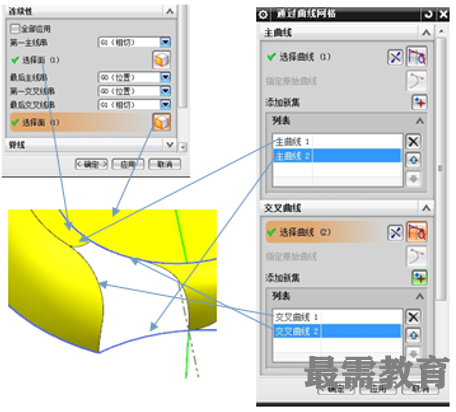

(12) 移動鼠標指針到繪圖區,依次選擇主曲線1,按下MB2鍵。選擇主曲線2,注意單擊曲線的下端,按下MB2鍵,或進入交叉曲線組,依次選擇兩條交叉曲線,每選擇完畢一條,按下MB2鍵。在“連續性”選項卡中設置第一主線串和最后交叉線串為Gl連續性,單擊“確定”按鈕,退出“通過曲線網格”對話框,操作步驟如圖9-79所示。


(13)單擊菜單欄中的【插入】   【修剪】   【修剪片體】命令   ,彈出“修剪片體”對話框。

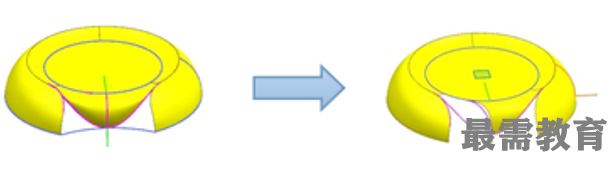

(14)移動鼠標指針到繪圖區,選擇要修剪的片體,單擊邊界對象中的【選擇對象】按鈕,選擇對象為Z-Y平面,單擊【確定】按鈕,退出“修剪片體”對話框,操作步驟如圖9-80所示。


(15)在NX 鈑金模塊中,從特征工具條中單擊【插入】   【關聯復制】   【鏡像體】命令   ,彈出“鏡像體”對話框。

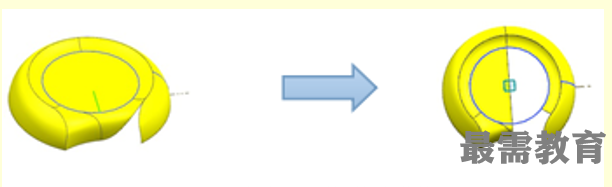

(16) 選擇要鏡像的體是右側沒有的片體。在“鏡像平面”選項區中單擊【選擇平面】按鈕,選擇Z-Y平面。單擊【確定】按鈕,退出“鏡像體”對話框,操作步驟如圖9-81所示。

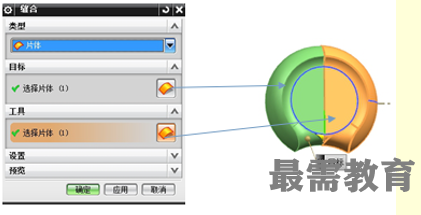

(17)單擊菜單欄中的【插入】    【組合體】    【縫合】命令,彈出“縫合”對話框。

(18)移動鼠標指針到繪圖區,選擇任意一個曲面為目標,其他所有的曲面為刀具。單擊【確定】按鈕,退出“縫合”對話框,操作步驟如圖9-82所示。
