UG編程精講 切削方式:跟隨工件

提問人:劉團圓發布時間:2020-10-31

最常用的一種切削走刀方式,一定熟記。其根據最大外形輪廓向外或向內偏置。并且按照最優的路徑往復切削不單是走直線,而且可以走曲線,屬于兩軸聯動。

優點:可以加工任何形狀規則或者不規則的產品,自動生成最優的切削路徑,對工件整體開粗,快速去掉大量的余料。效率高(對比跟隨周邊模式)。缺點:抬刀較多(很多時候可以接受),只適合粗加工和半精加工。

需要特別注意設置的參數:

1切削—連接---打開刀路—變換切削方向(進一步減少抬刀次數)

2 方法—傳送方式:如果選擇先前平面模式,則進給率選項--橫越值一定要賦予一個數值,比如6000.或8000

清角:用于型腔開粗后,換刀加工的必要步驟,大直徑刀具開粗后,小直徑刀具中光之前,一定要用小刀對大刀加工過的部位進行清角,以防止小刀中光加工時撞刀發生。所以一般型腔產品的加工步驟舉例如下:


清角方法:使用3D 基于層 參考刀具

實際加工中清角最常用的方法是參考刀具,我們重點掌握此種方法即可。

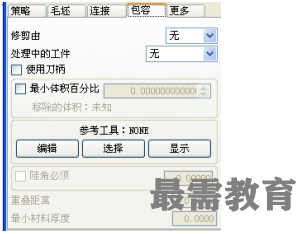

參考刀具:如果準備用D4的刀具清理上一把D12開粗后留下的殘料,那么D12就是參考刀具,選擇參考刀具的原則是 大于等于上一把開粗刀具的直徑,例如以上可以選擇D12或者D14。

注意事項:余量的設置,D4清角時為了不碰到工件側壁,留的余量值應該大于等于D12開粗時留得余量,比如D12開粗余量0.3,那么D4清角余量可以留0.4

參考刀具的使用一般用在型腔銑中。

如果當前刀具小于參考刀具的二分之一,比如D4對D12,切削模式選跟隨工件

如果當前刀具大于等于參考刀具二分之一,比如D6對D12,切削模式可選配置文件

跟隨周邊(不建議使用):適合簡單外形輪廓的零件,原理是根據最大外形輪廓和最大內形輪廓共同生成刀路??梢造`活改變切削的方向,因為不抬刀所以效率較低。

參數設置:切削—切削方向 向內(加工島嶼)或者向外(加工形腔側壁)

清壁:補刀的意思,即加工完成后 對零件的外形輪廓再走一刀,保證完全切削。
