UG編程精講 機床：深度輪廓/等高銑

幾何體：必選部件和切削區域 讀者可類比面銑

部件：工件體

切削區域：工件體上要加工的面，一般較陡峭

合并距離：默認3

最小切削深度：默認1

每一刀全局深度：刀具每次下刀深度

切削層：

同型腔銑一樣

方法：

水平：刀半徑

豎直：1-3

最小值：1

進退刀：自動

傳送方式：先前平面

自動進退刀：全部同上 斜角3°

 注意：此處請結合視頻學習 等高銑里的 方法和自動進退刀 作用很小。

切削：

切削方向：順銑（封閉區域）混合（開放區域）

在邊上延伸：開放區域加工時勾選，目的是加工完全，封閉區域，不勾選

移除邊緣跟蹤：勾選

毛坯：略

連接：層到層：如果加工封閉區域：選擇對部件的交叉傾斜，如果是開放區域：選擇直接對部件。

曲面銑/等寬銑

幾何體：必須選擇部件和切削區域

部件：工件體

切削區域：工件體上要加工的面，一般較平緩

編輯參數：圖樣：刀路的整體外形，一般選擇平行線，平行線下，再選擇往復切削。

定義切削角度，平行于X軸為0度

應用：在平面上

切削區域選項：用來設置進刀點。

幾何試圖：

是按幾何體來分類：幾何體分成坐標系mcs-mill和工作體workpiece，它們的關系很簡單 原則上二者之間可以互相從屬，但是請讀者只記住常用的一個從屬關系：

一個坐標系下可以插入多個工作體，幾何體下不要再插入坐標系，所以一般的情況是，幾何視圖中有多個并列坐標系，然后每個坐標系下面都有工作體。如下

坐標系MCS-MILL：即加工坐標系XM-YM-ZM，M（manufacture代表加工的意思），每一個加工程序都必須是在加工坐標系下產生，這樣才能跟機床工件重合。

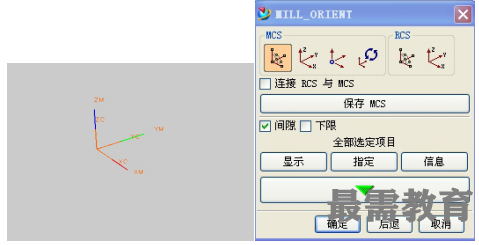

這樣加工視圖中會有兩個坐標系XC-YC-ZC和XM-YM-ZM 建議初學者盡量將兩個坐標系設置重合在一起。重合的方法為：雙擊mcs-mill選擇第二個圖標-構造器，再直接選擇確定。

加工坐標系位置擺正后，緊接著在就要設置安全平面：

安全平面：在工件的最高點往上再提高某一距離產生的平面。刀具快速抬刀進給時候的平移，都會在這個平面進行，目的就是防止撞刀。

設置方法：勾選間隙選項，然后選擇指定 指定平面或者平面相對距離即可

加工坐標系的旋轉和工作坐標系旋轉的方法完全一致。
