UG編程精講 機床：工作體

提前設置好工件和毛坯，這樣在接下來的加工程序（之前講到的型腔銑，等高輪廓銑等）我們?cè)诰帉懖僮鞯臅r(shí)候就不需要再指定幾何體（加工工件）這一選項。

注意：坐標系必須設置好，而工作體可以不用設置，我們完全可以在每個加工程序中單獨指定幾何體，這一點和書本上就不一樣，可見實際生產與書本有一定差別。

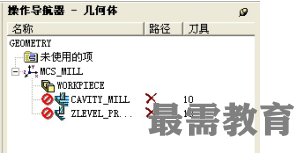

進入加工模塊后，一般初始的幾何試圖設置順序如下：

1、雙擊MCS-MILL，根據實際工件在機床的擺放位置，在視圖中設置好加工坐標系的方向

2、設置安全平面，高出工件最高平面一定距離。

3、雙擊workpiece 設置工件和毛坯（這一步最好不設置）

4、右鍵單擊mcs-mill插入-操作-編寫加工程序

注意：坐標系必須設置好，而工作體可以不用設置，我們完全可以在每個加工程序中單獨指定幾何體，這一點和書本上就不一樣，可見實際生產與書本有一定差別。

進入加工模塊后，一般初始的幾何試圖設置順序如下：

1、雙擊MCS-MILL，根據實際工件在機床的擺放位置，在視圖中設置好加工坐標系的方向

2、設置安全平面，高出工件最高平面一定距離。

3、雙擊workpiece 設置工件和毛坯（這一步最好不設置）

4、右鍵單擊mcs-mill插入-操作-編寫加工程序

以上應熟練掌握。

補充：坐標系下也不要插入另一個坐標系，新建另一個坐標系最好的方法：復制現有坐標系，然后在現有坐標系上粘貼，這樣兩坐標系就沒有從屬關系。
