UG編程精講 機床：程序視圖

利用PROGRAM文件夾將各種程序分類，比如使用直徑D12刀具的程序放在一個文件夾，將D10刀具的程序放在另一個文件夾，這樣方便后處理，程序試圖本身并不像幾何視圖那樣每個程序之間會有關聯(lián)，這里面的加工程序沒有關聯(lián)位置隨意放置。程序視圖只做為程序后處理分類使用，也很常用。

右鍵單擊PROGRAM插入多個程序組PROGRAM1 PROGRAM2 PROGRAM3等，將已經編制好的程序按刀具名稱分別拖入其中。

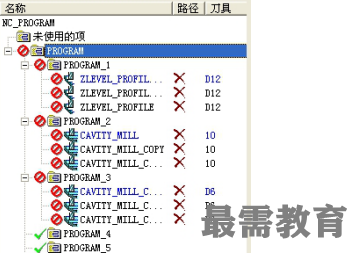

常見的程序視圖：

補充：這里右鍵單擊空白出，菜單欄里有全部展開，經常會用到。

上圖中顯示的路徑名稱 表示刀路生成完畢顯示對號，刀路受到更改還沒有重新生成則顯示叉號。

刀具則表示當前程序使用的刀具信息。

機床視圖：顯示已經創(chuàng)建的刀具信息

在對一條程序進行編程時，僅需用到：編輯程序（雙擊程序）、生成導軌、重播導軌（再次檢查導軌的細節(jié)）、確認導軌（模擬導軌，直觀的查看走刀情況）、后處理（將導軌轉化成機床代碼）
