UG NX6 教程 9.3.1 創建工程圖紙

    通過【新建圖紙頁】命令，可以在當前模型文件內新建一張或多張指定名稱、尺寸、比例和投影角的圖紙。

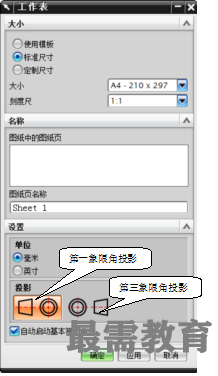

    選擇下拉菜單中的【插入】|【圖紙頁】，或者單擊【圖紙】工具條上的【新建圖紙頁】圖標，系統彈出【工作表】對話框，如右圖所示。設置好對話框中各種參數后，單擊【確定】，即可完成創建工程圖紙的任務。此時在圖形窗口顯示新創建的圖紙，并在左下角顯示剛創建的圖紙的名稱。
