Revit2020教程——對象樣式

可為項目中不同類別和子類別的模型圖元、注釋圖元和導入對象指定線寬、線顏色、線型圖案和材質。

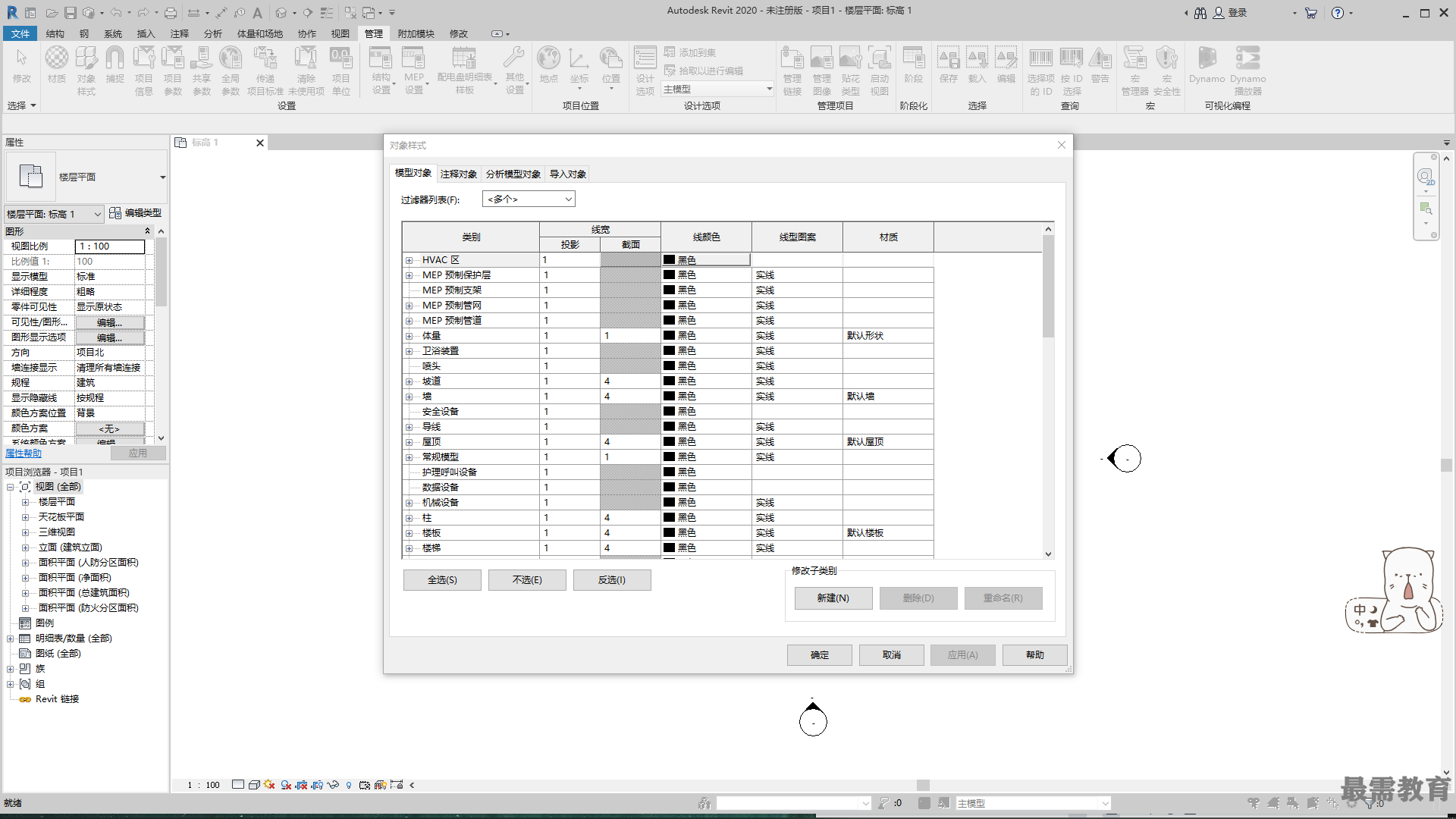

(1)單擊“管理”選項卡“設置”面板中的“對象樣式”按鈕，打開“對象樣式”對話框， 如圖所示。

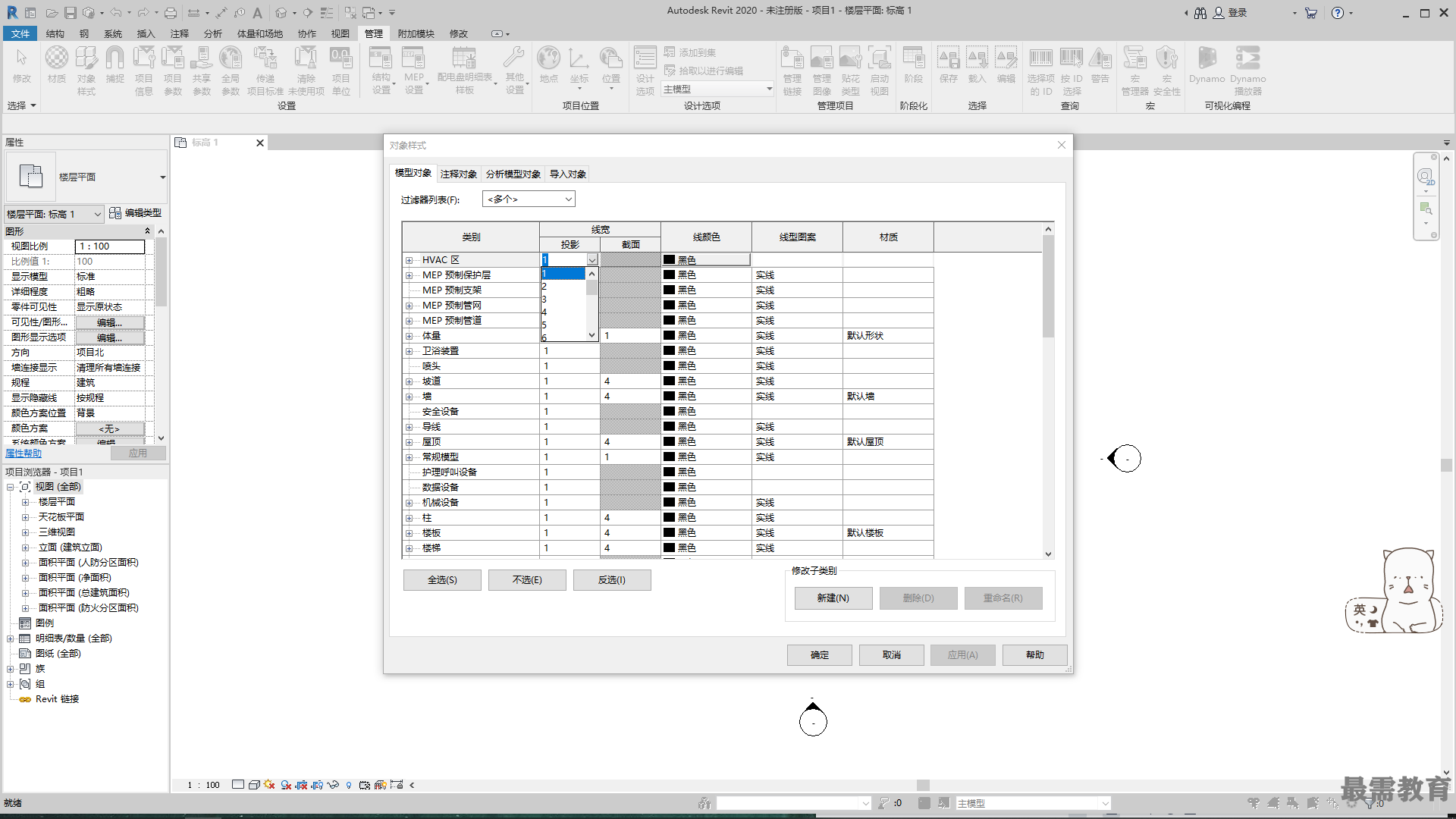

(2)在各類別對應的線寬欄中指定投影和截面的線寬度，例如在投影欄中單擊，打開如圖所示的線寬列表，選擇所需的線寬即可。

(3)在線顏色列表對應的欄中單擊顏色塊，打開“顏色”對話框，選擇顏色設置顏色。

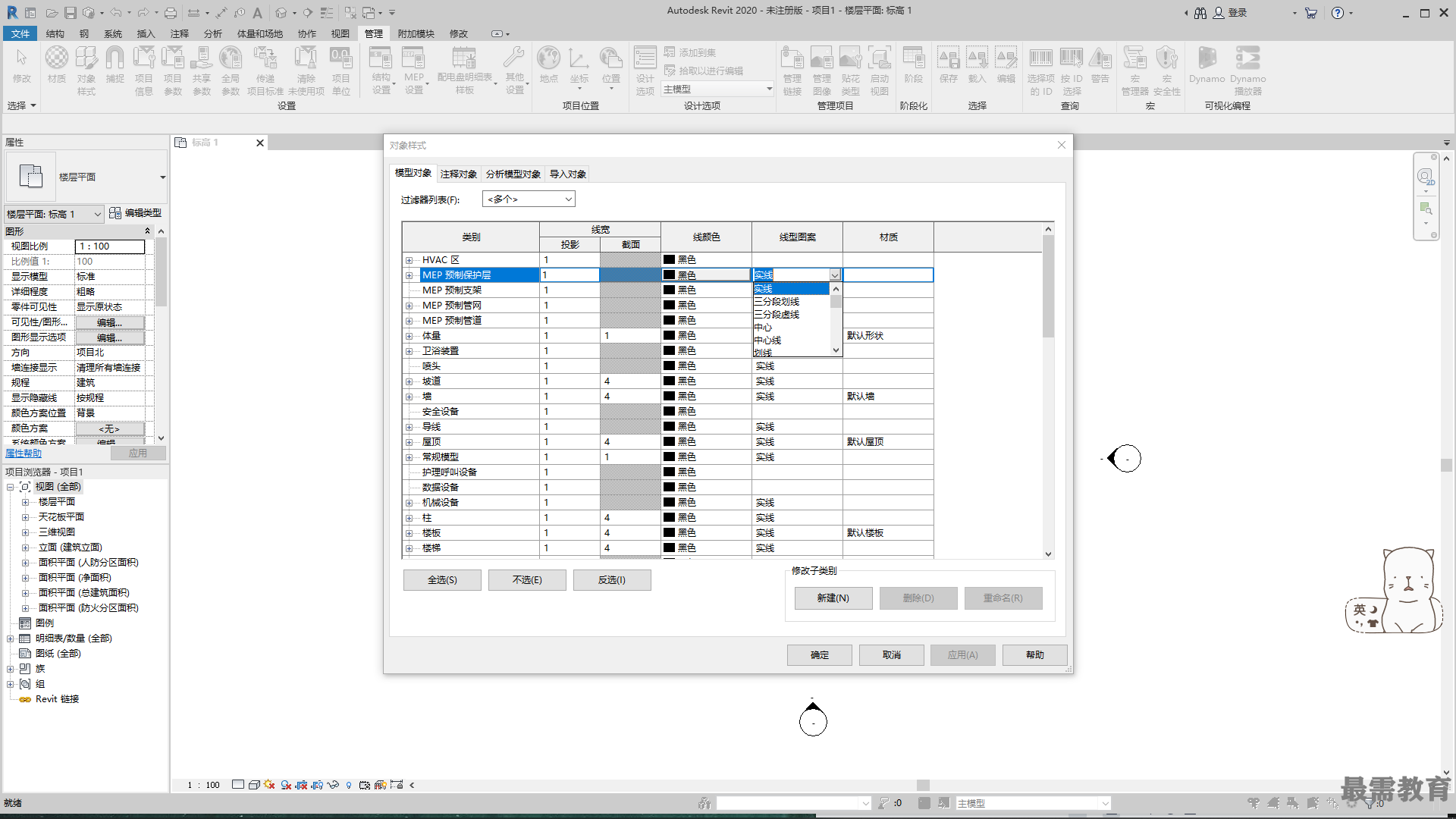

(4)單擊對應的線型圖案欄，打開如圖所示的線型下拉列表，選擇所需的線型。

(5)單擊對應的材質欄中的按鈕，打開“材質瀏覽器”對話框，在對話框中選擇族類別的 材質，還可以通過修改族的材質類型屬性來替換族的材質。
