Revit2020教程——可見性/圖形

控制項目中各個視圖的模型圖元、基準圖元和視圖專有圖元的可見性和圖形顯示。

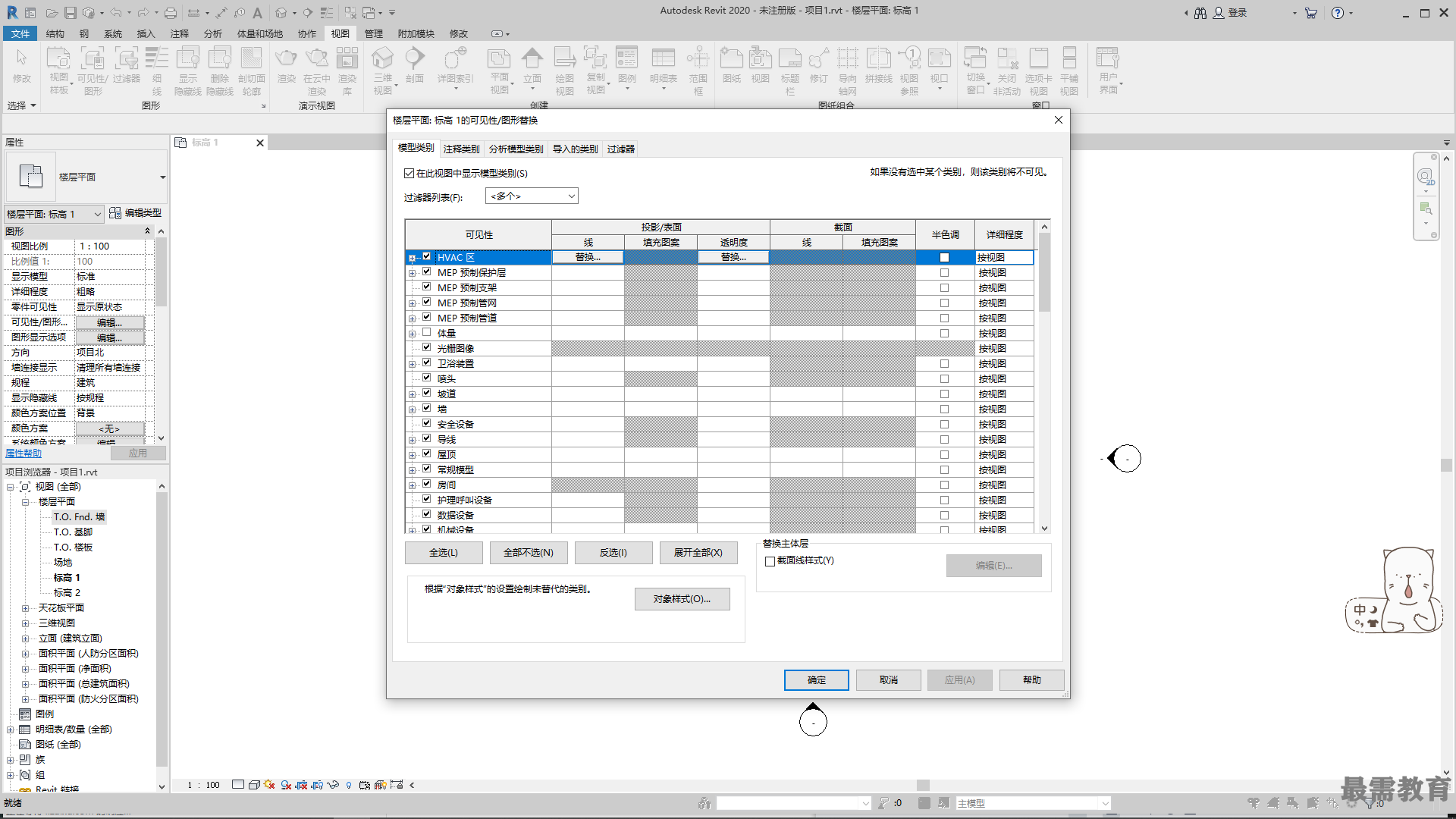

單擊“視圖”選項卡“圖形”面板中的“可見性/圖形”按鈕，打開“可見性/圖形替換” 對話框，如圖所示。

對話框中的選項卡可將類別組織為邏輯分組：“模型類別”“注釋類別”“分析模型類別”“導 入的類別” “過濾器”。每個選項卡下的類別表可按規程進一步過濾為：“建筑” “結構”“機械” “電氣”“管道”。在相應選項卡的可見性列表框中取消勾選對應的復選框，使其在視圖中 不顯示。
