Revit2020教程——工作平面

每個視圖都與工作平面相關聯。在視圖中設置工作平面時，則工作平面與該視圖一起保存。

在某些視圖（如平面視圖、三維視圖和繪圖視圖）以及族編輯器的視圖中，工作平面是自動設置的。在其他視圖（如立面視圖和剖面視圖）中，則必須設置工作平面。

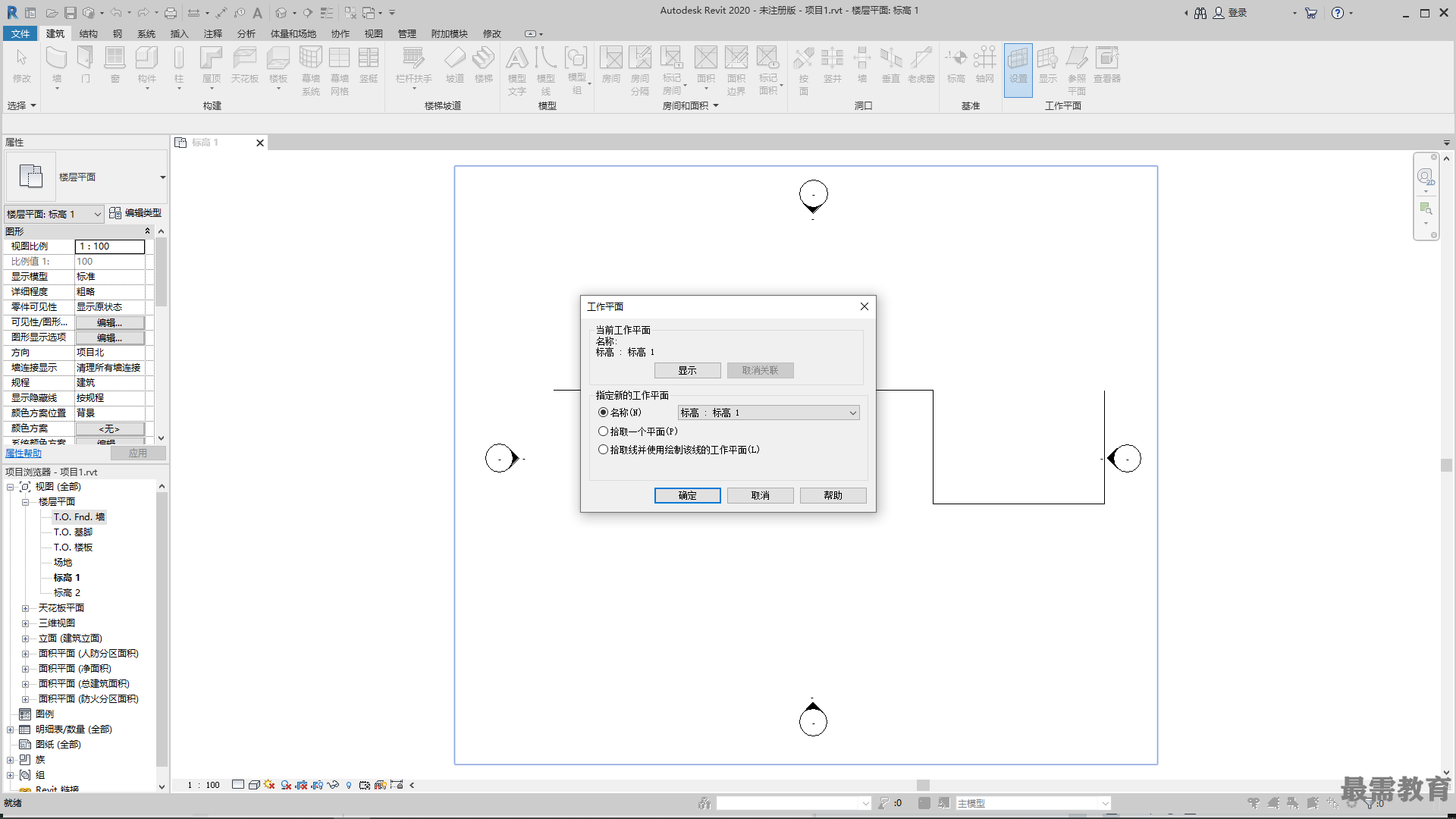

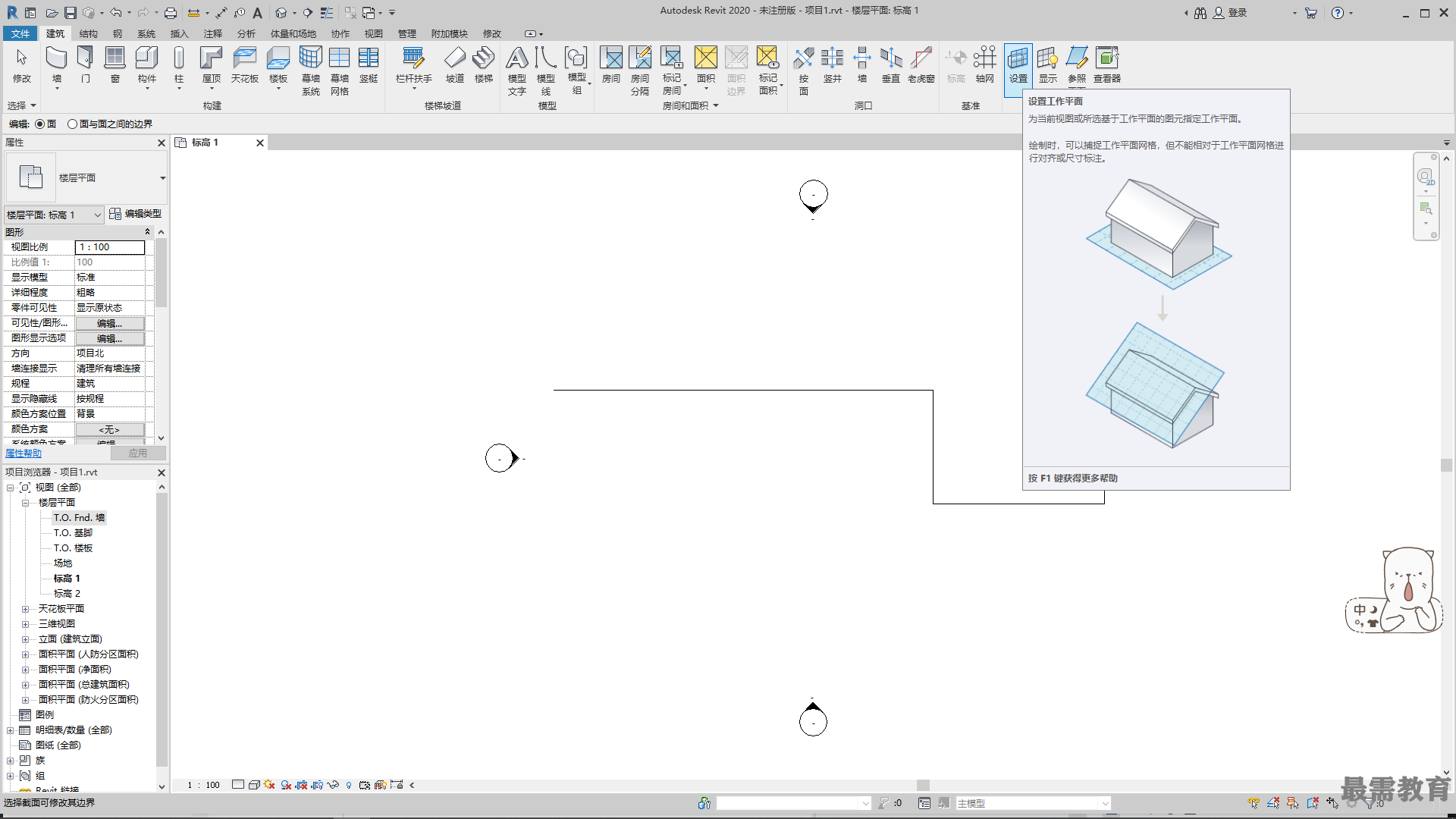

單擊“建筑”選項卡“工作平面”面板中的“設置”按鈕，打開如圖所示的“工作平面”對話框，使用該對話框可以顯示或更改視圖的工作平面，也可以顯示、設置、更改或取消關聯基于工作平面圖元的工作平面。

(1)名稱。從列表中選擇一個可用的工作平面。此列表中包括標高、網格和己命名的參照平面。

(2)拾取一個平面。選擇此選項，可以選擇任何可以進行尺寸標注的平面為所需平面，包括墻面、鏈接模型中的面、拉伸面、標高、網格和參照平面等，Revit會創建與所選平面重合的平面。

(3)拾取線并使用繪制該線的工作平面。Revit會創建與選定線的工作平而共面的工作平面。
