Revit2020教程——外接多邊形

繪制一個各邊與中心相距某個特定距離的多邊形。

1)單擊“修改丨放置線”選項卡“繪制”面板上“外接多邊形”按鈕打開選項欄。

2)在選項欄中輸入邊數，偏移值以及半徑等參數。

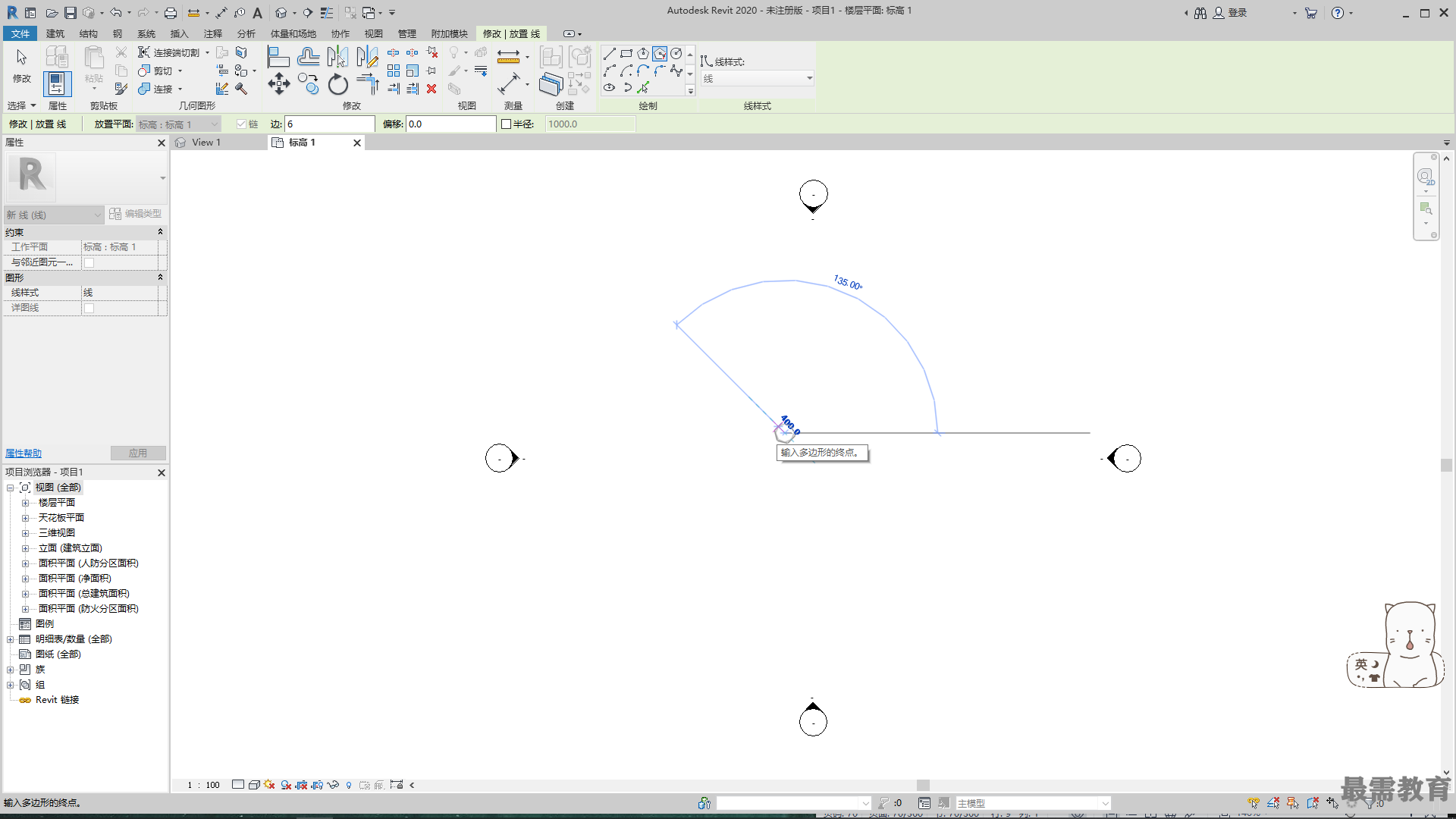

3)在繪圖區域內單擊以指定多邊形的圓心。

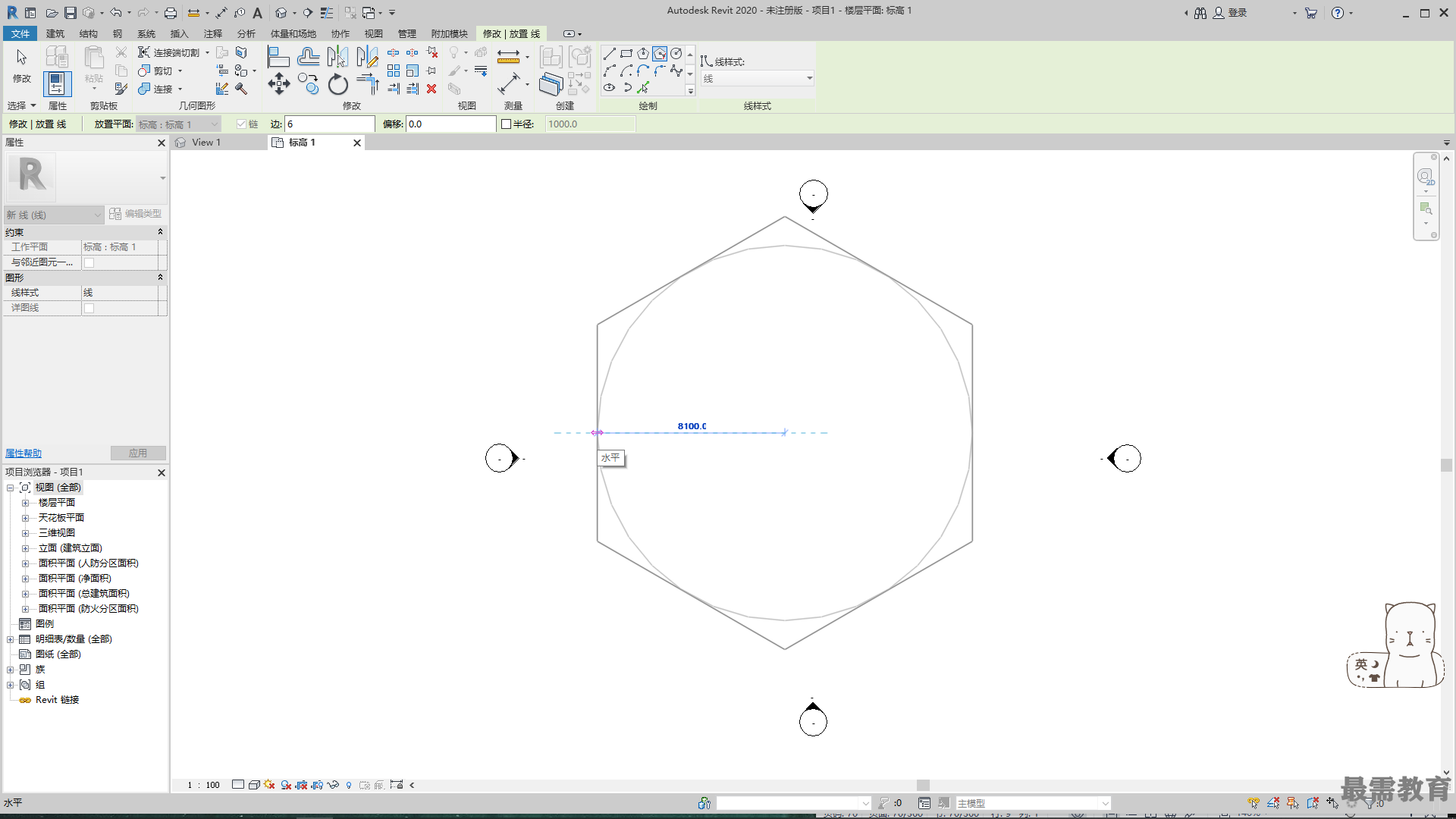

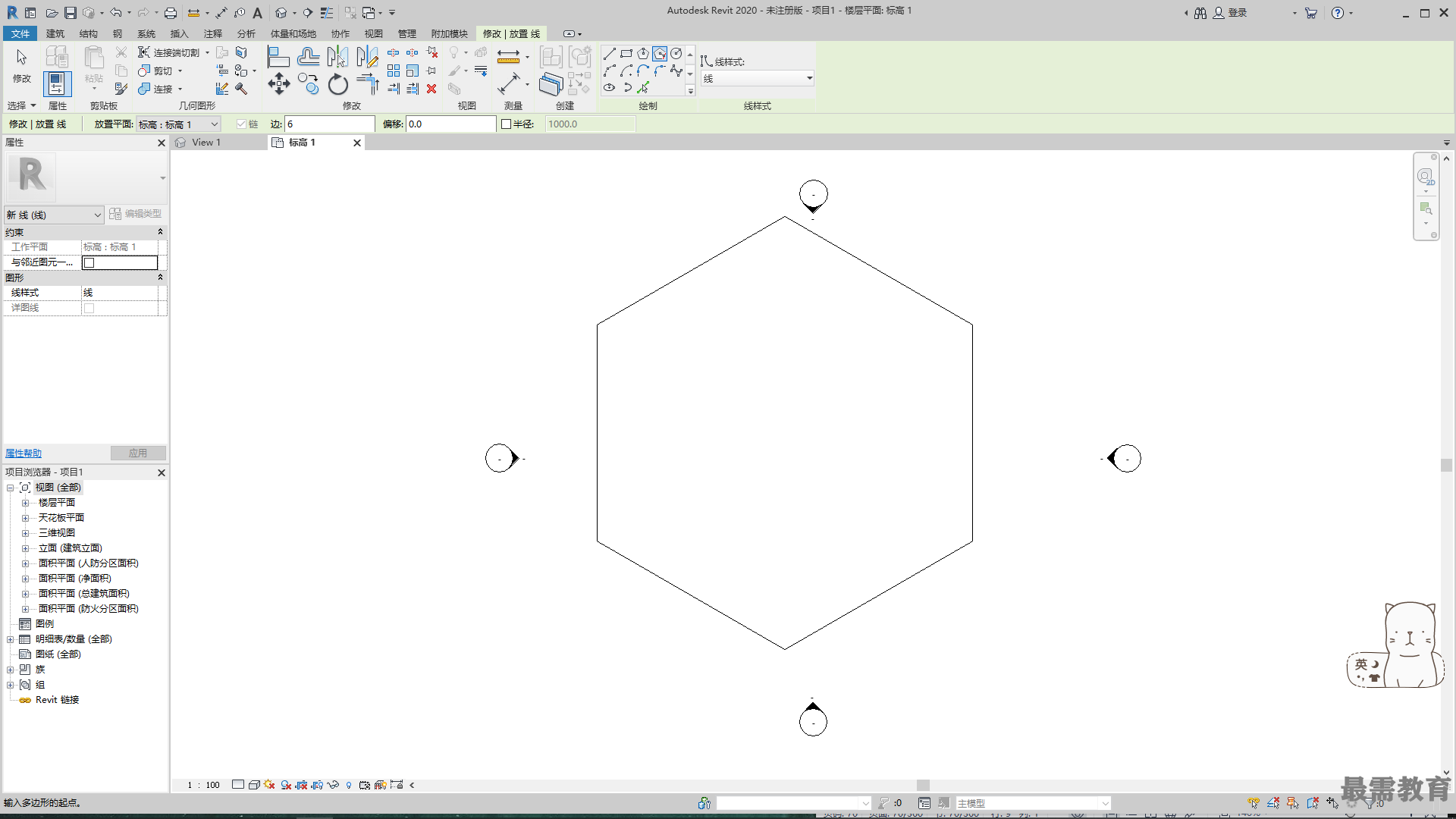

4)移動鼠標指針并單擊確定圓心到多邊形邊的垂直距離，完成外接多邊形的繪制。
