ug怎么移動草圖曲線

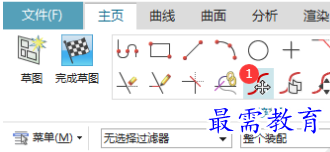

1、點擊主頁菜單--草圖里面的移動草圖工具。

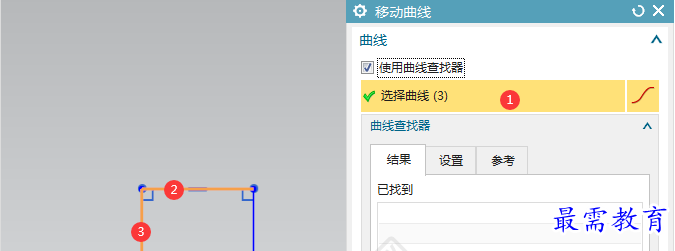

2、彈出移動曲線對話框，選擇曲線，就是移動的曲線，在這里我們只選擇三條直線對象，如果是全選了，那就是整體移動。

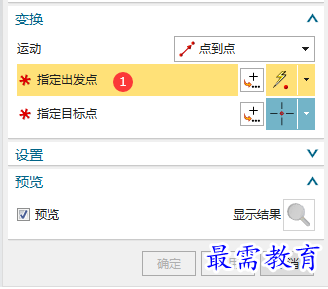

3、指定出發點，點選直線的中心。效果如下：

4、指定目標點，就是要移動的位置。

5、然后你就會發現，選的三條邊線都向左移動拉長了，點擊確定。

6、這樣草圖矩形就拉長了。效果如下：
