ug抽殼怎么抽不一樣的厚度

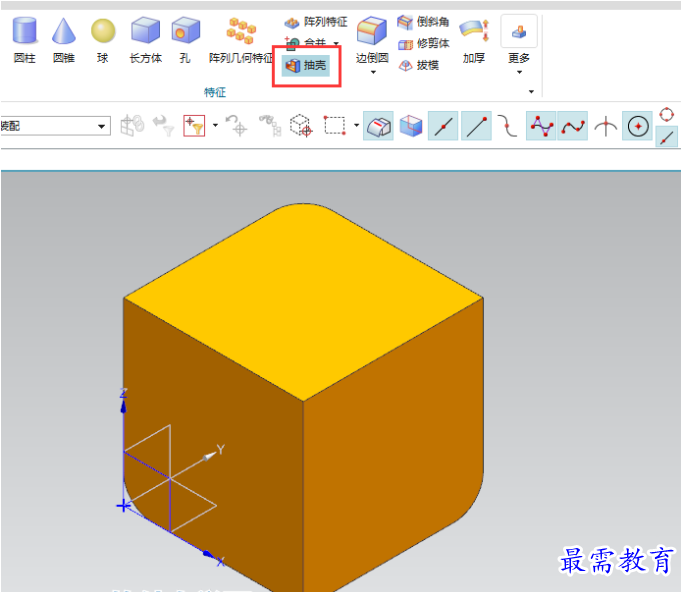

1、打開UGNX軟件，繪制一個實體出來，然后點擊抽殼。效果如下：

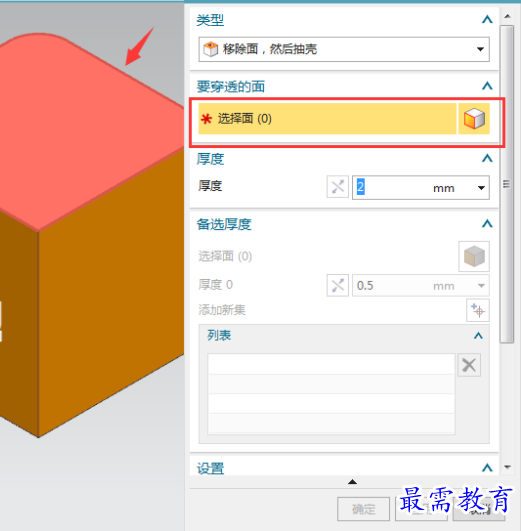

2、彈出抽殼對話框，選擇要穿透的面。效果如下：

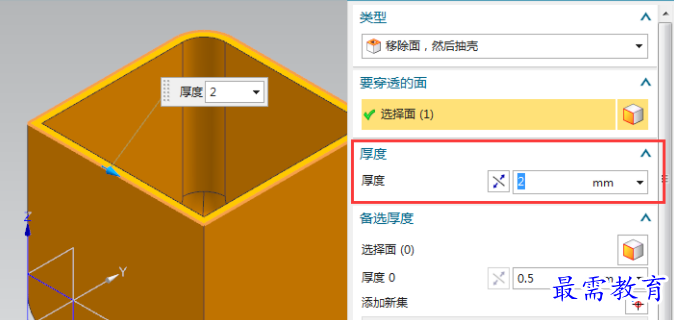

3、設置厚度為2mm。效果如下：

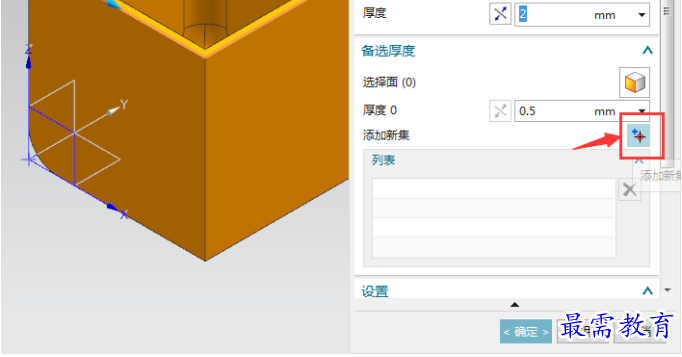

4、然后再備選厚度這里，點擊添加新集。

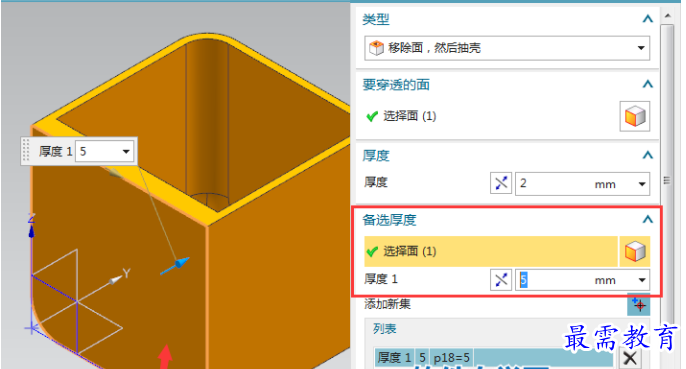

5、然后選擇在不一樣的面。設置厚度為5mm。

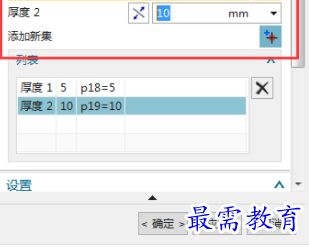

6、同樣的方法，添加新集，選擇另一個面，厚度設置10mm。

7、這樣實體抽出的厚度就不一樣了。
