ug一個面拉伸到另一個面

提問人:劉團圓發布時間:2021-09-11

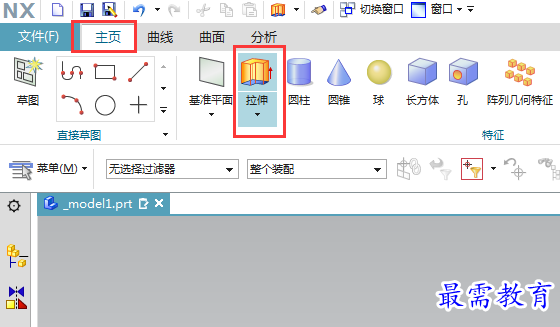

1、打開UGNX12.0軟件,點擊主頁菜單,點擊拉伸。

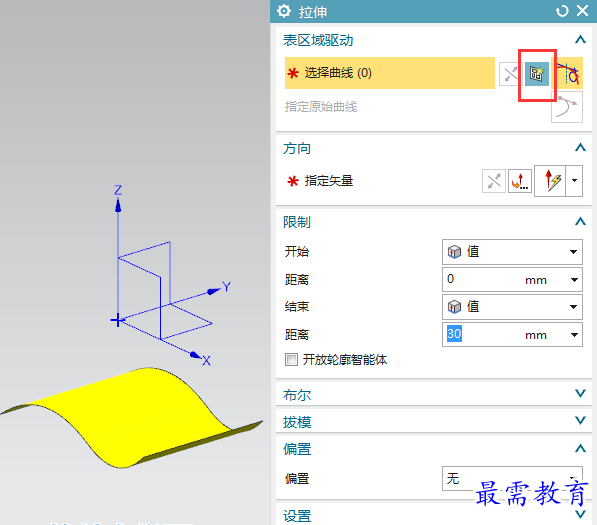

2、點擊拉伸對話框,點擊草圖圖標。

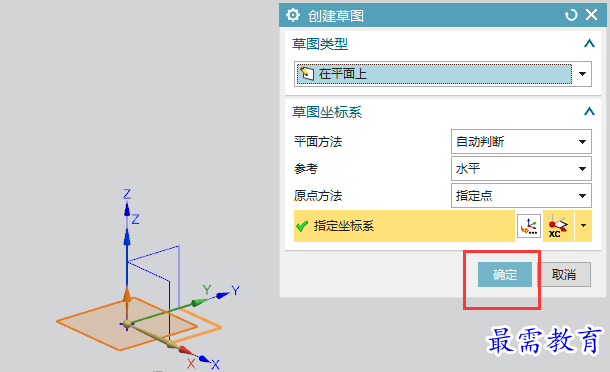

3、點擊創建草圖里面的確定。

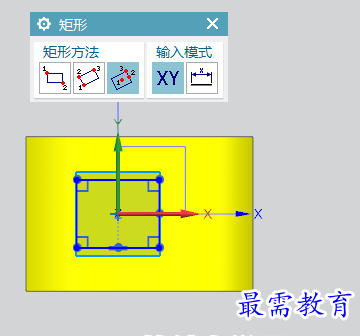

4、然后繪制一個矩形出來,效果如下:

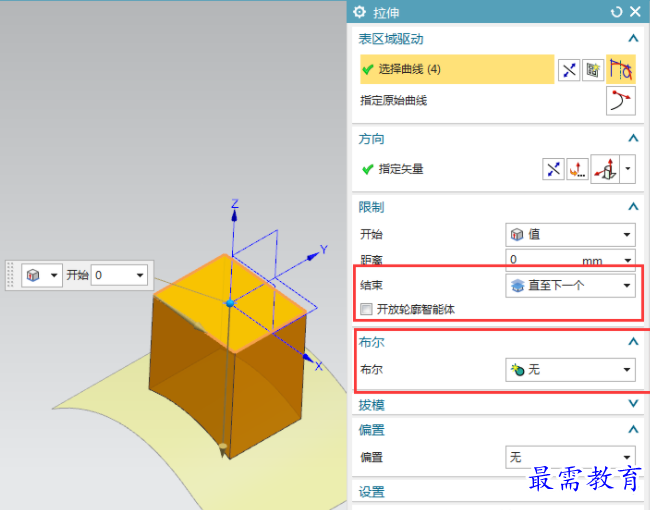

5、限制結束選擇直至下一個,布爾為無,一定要注意方向,拉伸向曲面這一面的方向,效果如下:

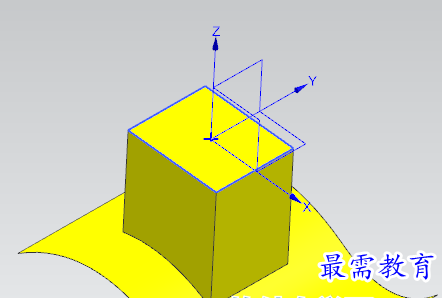

6、然后效果就出來了,效果如下:
