ug基準平面成一角度的使用方法

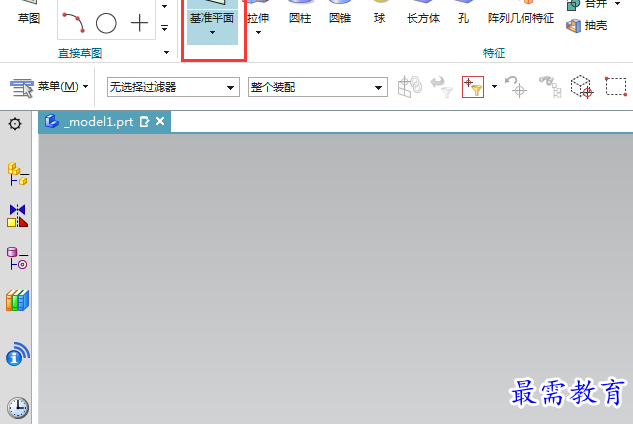

1、打開UG12軟件，點擊主頁菜單，點擊基準面。

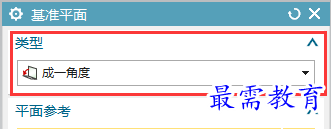

2、彈出基準平面，類型選擇“成一角度”。

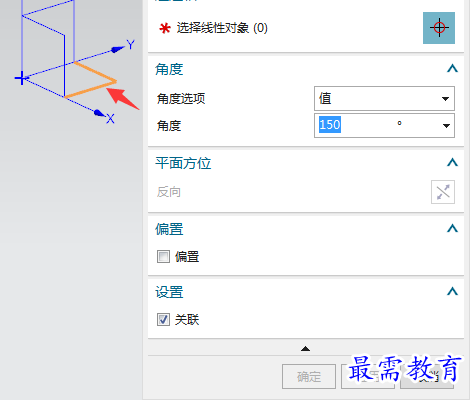

3、平面參考，選擇平面對象，就是與新建的基準面成為角度的平面，在這里我選XY的平面。

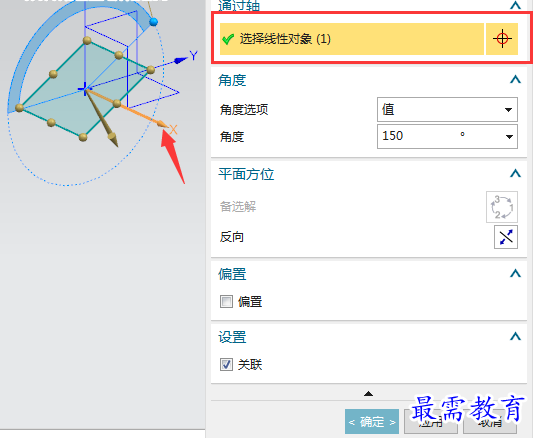

4、通過軸，在這里，我選擇的是X軸，當然也可以選擇Y軸。

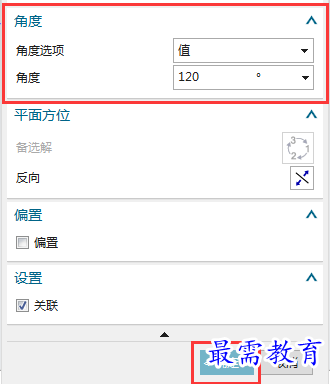

5、角度就是新建的基準面與XY的面要成的度角，在這里你可以設(shè)置你要的角度就好了。然后點擊確定就好了。

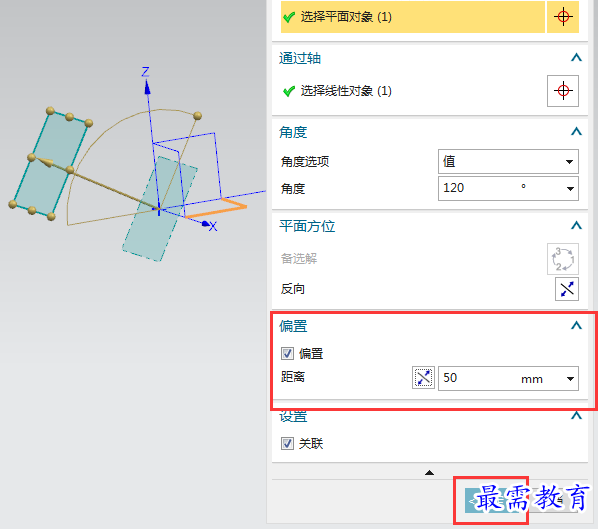

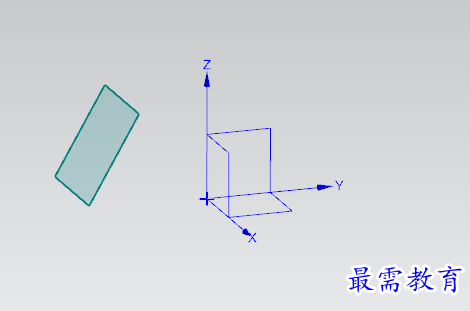

6、如果要偏置，那就設(shè)置偏多的距離就好了。效果如下：

7、這就是成一角基準平面的創(chuàng)建方法。
