UG10繪制柱齒輪的方法

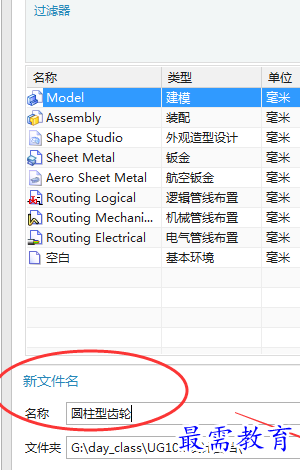

第1步、打開UG軟件，新建一個建模，取名：圓柱型齒輪。

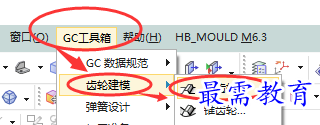

第2步、點兩只GC工具箱，點擊齒輪建模，柱齒輪

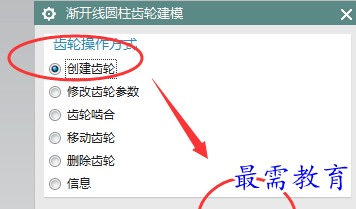

第3步、點擊創建齒輪，點擊確定。

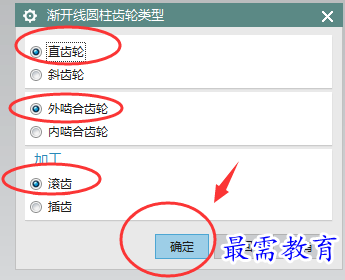

第4步、選擇直齒輪，外嚙合齒輪，滾齒，點耐聽確定。

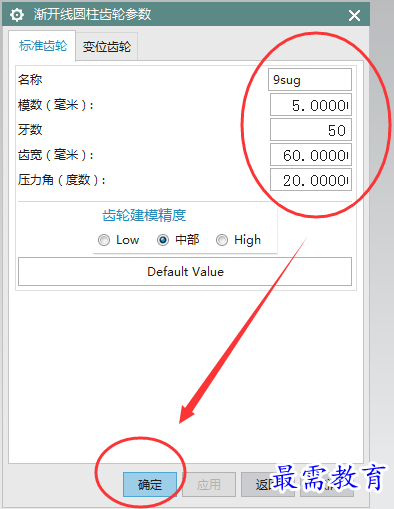

第5步、設置好參數。點擊確定。

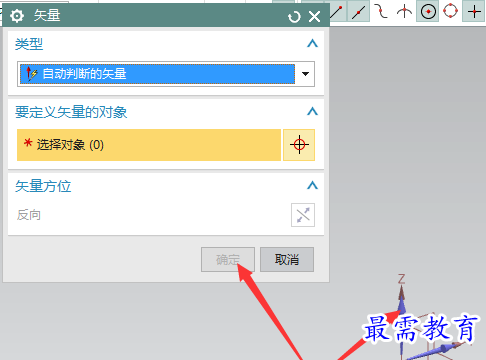

第6步、選對象。也就是插入點。

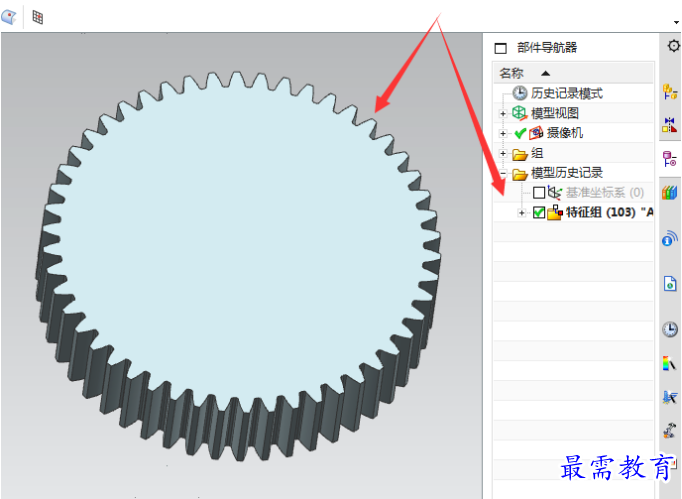

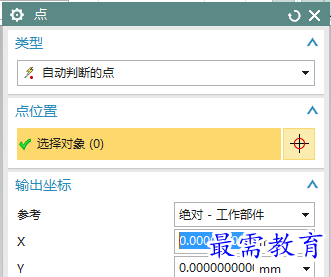

第7步、插入點，就是坐標。效果如下：

第8步、就這樣一個簡單的柱齒輪的方法。
